فن کویل یکی از تجهیزات پرکاربرد در سیستم‌های سرمایش مرکزی ساختمان است که با عبور هوا از روی یک کویل حاوی آب سرد، دمای هوای محیط را کاهش می‌دهد و سپس هوای خنک‌شده را به فضای داخل منتقل می‌کند.

فن کویل برخلاف کولر گازی، معمولاً خودش تولیدکننده اصلی سرمایش نیست. آب سرد موردنیاز آن توسط تجهیزی مانند چیلر یا مینی چیلر تولید شده و از طریق لوله‌کشی به فن کویل‌ها می‌رسد.

به همین دلیل فن کویل را باید بخشی از یک سیستم سرمایش مرکزی دانست، نه یک دستگاه مستقل تولید سرما.

از نظر فنی، برخی سیستم‌های فن کویل قابلیت استفاده برای گرمایش نیز دارند؛ اما در این مقاله تمرکز ما بر عملکرد سرمایشی فن کویل و کاربرد آن در سیستم‌های آب سرد است.

اگر هنوز مشخص نیست چه نوع تجهیزی برای پروژه شما مناسب است، صفحه مشاوره انتخاب و خرید تجهیزات سرمایشی می‌تواند برای بررسی اولیه پروژه مورد استفاده قرار گیرد.

فن کویل چگونه کار می‌کند؟

عملکرد فن کویل نسبتاً ساده است.

آب سرد تولیدشده توسط چیلر یا مینی چیلر وارد کویل دستگاه می‌شود. فن داخلی، هوای محیط را به داخل دستگاه می‌کشد و هوا با عبور از روی سطح سرد کویل، بخشی از گرمای خود را از دست می‌دهد.

هوای خنک‌شده سپس دوباره وارد فضای ساختمان می‌شود.

آب پس از جذب گرمای هوا از فن کویل خارج شده و از طریق لوله برگشت به سیستم مرکزی بازمی‌گردد تا دوباره خنک شود.

در نتیجه یک چرخه مداوم بین چیلر و فن کویل شکل می‌گیرد.

برای آشنایی بیشتر با دستگاه تولیدکننده آب سرد می‌توانید مقاله چیلر چیست و چگونه کار می‌کند؟ را نیز مطالعه کنید.

اجزای اصلی فن کویل چیست؟

فن

فن وظیفه عبور دادن هوا از روی کویل و انتقال هوای خنک‌شده به محیط را بر عهده دارد.

نوع فن و سرعت گردش آن می‌تواند روی میزان هوادهی، صدای دستگاه و عملکرد فن کویل تأثیرگذار باشد.

کویل

کویل یک مبدل حرارتی است که آب سرد از داخل آن عبور می‌کند.

هوای محیط با عبور از روی سطح کویل خنک می‌شود. تمیزی سطح کویل و جریان مناسب آب از عوامل مهم در عملکرد دستگاه هستند.

فیلتر هوا

فیلتر در مسیر ورود هوا قرار می‌گیرد و بخشی از گردوغبار و ذرات موجود در هوا را جذب می‌کند.

فیلتر کثیف می‌تواند باعث کاهش جریان هوا و افت عملکرد دستگاه شود؛ بنابراین نظافت یا تعویض دوره‌ای آن اهمیت دارد.

سینی تخلیه آب

هنگام عبور هوای گرم و مرطوب از روی کویل سرد، ممکن است بخار آب موجود در هوا تقطیر شود.

این آب در سینی درین جمع شده و باید از طریق مسیر تخلیه مناسب از دستگاه خارج شود.

موتور و تجهیزات کنترلی

موتور فن، ترموستات و تجهیزات کنترلی وظیفه کنترل عملکرد دستگاه و تنظیم شرایط محیط را بر عهده دارند.

انواع فن کویل کدام‌اند؟

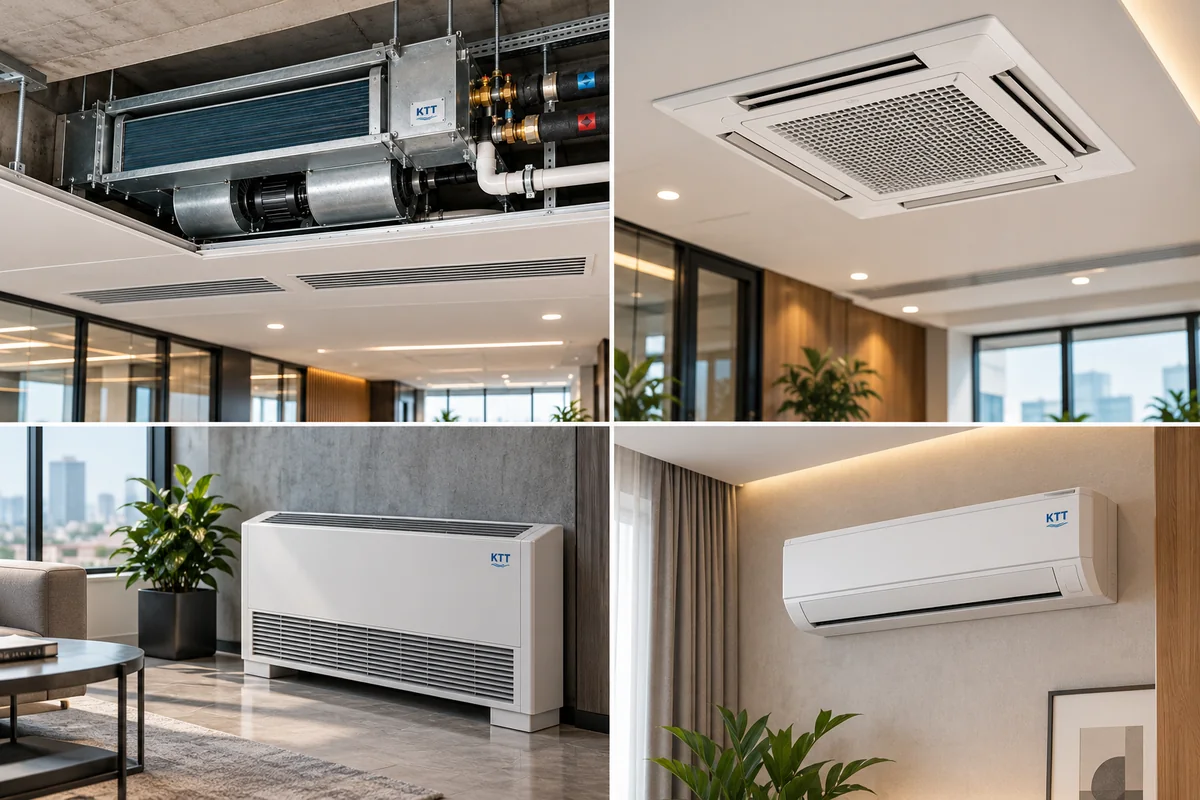

فن کویل‌ها بر اساس شکل نصب و نحوه توزیع هوا در مدل‌های مختلفی تولید می‌شوند.

فن کویل سقفی توکار

فن کویل سقفی توکار یکی از رایج‌ترین مدل‌ها در ساختمان‌های مسکونی، اداری و تجاری است.

دستگاه در فضای سقف کاذب نصب می‌شود و معمولاً تنها دریچه رفت و برگشت هوا در محیط قابل مشاهده است.

ظاهر مینیمال و پنهان بودن دستگاه از مزایای اصلی این مدل است، اما فضای کافی برای نصب و دریچه بازدید باید در نظر گرفته شود.

فن کویل سقفی روکار

این مدل در زیر سقف نصب می‌شود و برخلاف نوع توکار، بدنه دستگاه قابل مشاهده است.

در پروژه‌هایی که امکان اجرای سقف کاذب وجود ندارد، این مدل می‌تواند یکی از گزینه‌های قابل بررسی باشد.

فن کویل زمینی

فن کویل زمینی معمولاً در نزدیکی دیوار و روی کف نصب می‌شود.

دسترسی آسان برای سرویس از مزایای این مدل است، اما بخشی از فضای مفید محیط را اشغال می‌کند.

فن کویل کاستی

فن کویل کاستی معمولاً در سقف کاذب نصب شده و بخش دریچه آن از پایین قابل مشاهده است.

در مدل‌های چهارطرفه، هوا در چند جهت در محیط توزیع می‌شود و به همین دلیل برای برخی فضاهای تجاری و اداری مورد استفاده قرار می‌گیرد.

فن کویل کانالی

فن کویل کانالی می‌تواند از طریق کانال، هوا را به یک یا چند دریچه منتقل کند.

این مدل معمولاً فشار استاتیکی بیشتری نسبت به فن کویل‌های معمولی دارد و طراحی کانال در عملکرد آن اهمیت زیادی دارد.

فن کویل چه ارتباطی با چیلر دارد؟

در بسیاری از سیستم‌های سرمایش مرکزی، چیلر و فن کویل مکمل یکدیگر هستند.

چیلر آب سرد تولید می‌کند و فن کویل این آب سرد را برای خنک کردن هوای داخل ساختمان مورد استفاده قرار می‌دهد.

بنابراین می‌توان به‌صورت ساده گفت:

چیلر = تولیدکننده آب سرد

فن کویل = انتقال‌دهنده سرمایش به فضای ساختمان

برای بررسی دستگاه‌های این گروه می‌توانید وارد دسته چیلر شوید.

آیا فن کویل بدون چیلر کار می‌کند؟

فن کویل برای سرمایش به منبع آب سرد نیاز دارد، اما این منبع الزاماً یک چیلر بزرگ مرکزی نیست.

در برخی پروژه‌ها مینی چیلر می‌تواند آب سرد موردنیاز فن کویل‌ها را تأمین کند.

به همین دلیل ترکیب مینی چیلر + فن کویل در برخی ساختمان‌ها مورد استفاده قرار می‌گیرد.

برای بررسی بیشتر می‌توانید صفحه مینی چیلر را مشاهده کنید.

مزایای فن کویل چیست؟

امکان کنترل مستقل فضاها

در بسیاری از طراحی‌ها هر اتاق یا بخش ساختمان فن کویل جداگانه دارد.

به همین دلیل امکان خاموش و روشن کردن یا تنظیم شرایط هر فضا مستقل‌تر از سیستم‌هایی است که یک یونیت واحد چند اتاق را پوشش می‌دهد.

تنوع بالا در نوع نصب

وجود مدل‌های سقفی، زمینی، کاستی و کانالی باعث می‌شود فن کویل برای شرایط معماری مختلف قابل بررسی باشد.

مناسب برای سیستم‌های سرمایش مرکزی

در ساختمان‌هایی که آب سرد مرکزی توسط چیلر تأمین می‌شود، فن کویل یکی از روش‌های متداول انتقال سرمایش به فضاهای مختلف است.

ابعاد نسبتاً جمع‌وجور

بسیاری از مدل‌های فن کویل فضای نصب زیادی اشغال نمی‌کنند و مدل‌های سقفی توکار نیز از دید کاربران پنهان هستند.

معایب فن کویل چیست؟

فن کویل نیز مانند هر سیستم دیگری محدودیت‌هایی دارد.

یکی از مهم‌ترین موارد، نیاز به لوله‌کشی آب سرد در ساختمان است.

همچنین مدل‌های سقفی توکار نیاز به سقف کاذب و فضای کافی برای دسترسی سرویس دارند.

فیلتر، کویل، سینی درین و مسیر تخلیه آب نیز باید به‌طور دوره‌ای بررسی شوند.

اگر دستگاه در محل نامناسب نصب شود یا دریچه بازدید کافی وجود نداشته باشد، سرویس و تعمیر آن در آینده دشوار خواهد شد.

ظرفیت فن کویل چگونه انتخاب می‌شود؟

یکی از اشتباهات رایج، انتخاب فن کویل فقط بر اساس متراژ ساختمان است.

متراژ یکی از عوامل مهم است، اما برای انتخاب دقیق باید بار سرمایشی واقعی فضا بررسی شود.

عوامل مؤثر شامل:

• مساحت و ارتفاع فضا
• تعداد پنجره‌ها
• جهت تابش خورشید
• کیفیت عایق ساختمان
• تعداد افراد حاضر
• نوع کاربری
• تجهیزات مولد حرارت
• دمای آب سرد ورودی
• حجم هوادهی موردنیاز
• شرایط آب‌وهوایی منطقه

پس دو اتاق با متراژ یکسان الزاماً به فن کویل یکسان نیاز ندارند.

در پروژه‌هایی که ظرفیت موردنیاز مشخص نیست، صفحه محاسبات و بررسی فنی سیستم‌های سرمایشی برای بررسی شرایط پروژه در نظر گرفته شده است.

ظرفیت فن کویل با چه واحدی بیان می‌شود؟

در بازار معمولاً فن کویل‌ها را با CFM یا حجم هوادهی دسته‌بندی می‌کنند.

برای مثال ممکن است با عباراتی مانند فن کویل 300 CFM، 400 CFM، 600 CFM یا ظرفیت‌های بالاتر مواجه شوید.

اما CFM به‌تنهایی نشان‌دهنده ظرفیت سرمایشی نهایی دستگاه نیست.

دمای آب ورودی، دمای هوا، مشخصات کویل و شرایط کاری نیز روی ظرفیت واقعی دستگاه تأثیر دارند.

به همین دلیل بهتر است انتخاب نهایی بر اساس جدول فنی سازنده و محاسبات پروژه انجام شود.

تفاوت فن کویل و داکت اسپلیت چیست؟

فن کویل و داکت اسپلیت هر دو می‌توانند برای خنک کردن فضای ساختمان استفاده شوند، اما ساختار آن‌ها متفاوت است.

در فن کویل، آب سرد داخل کویل جریان دارد و معمولاً یک چیلر یا مینی چیلر این آب را تأمین می‌کند.

در داکت اسپلیت، مبرد مستقیماً بین یونیت خارجی و یونیت داخلی گردش می‌کند.

تفاوت مهم دیگر مربوط به توزیع هواست.

در بسیاری از پروژه‌های فن کویل، هر فضا دستگاه مستقل دارد؛ در حالی که یک داکت اسپلیت ممکن است از طریق کانال چند فضای مختلف را پوشش دهد.

برای آشنایی دقیق‌تر با این سیستم می‌توانید مقاله داکت اسپلیت چیست و چگونه کار می‌کند؟ را که آماده کردیم به این بخش لینک بدهید.

فن کویل بهتر است یا داکت اسپلیت؟

هیچ پاسخ یکسانی برای تمام ساختمان‌ها وجود ندارد.

فن کویل می‌تواند برای پروژه‌هایی که سیستم آب سرد مرکزی دارند و کنترل مستقل فضاها اهمیت دارد گزینه مناسبی باشد.

داکت اسپلیت نیز در پروژه‌هایی که کانال‌کشی مناسب و یک سیستم مستقل برای یک واحد مدنظر است، قابل بررسی است.

هزینه اولیه، تعداد فضاها، زیرساخت ساختمان، فضای سقف کاذب، نوع کاربری، نیاز به کنترل مستقل و هزینه بهره‌برداری باید با هم بررسی شوند.

تفاوت فن کویل و کولر گازی چیست؟

کولر گازی دارای سیکل تبرید مستقل است و مبرد بین یونیت داخلی و خارجی گردش می‌کند.

فن کویل به‌تنهایی سیکل تبرید ندارد و برای سرمایش به آب سرد تولیدشده توسط چیلر یا سیستم مشابه نیاز دارد.

به همین دلیل معماری تأسیسات این دو سیستم کاملاً متفاوت است.

مصرف برق فن کویل چقدر است؟

فن کویل به دلیل اینکه کمپرسور ندارد، بخش عمده برق مصرفی خود دستگاه مربوط به فن و تجهیزات کنترلی است.

اما برای مقایسه واقعی مصرف انرژی سیستم باید مصرف کل مجموعه شامل چیلر، پمپ‌ها، فن کویل‌ها و سایر تجهیزات نیز در نظر گرفته شود.

بنابراین مقایسه برق یک فن کویل با یک کولر گازی بدون در نظر گرفتن سیستم مرکزی مقایسه دقیقی نیست.

هنگام خرید فن کویل به چه نکاتی توجه کنیم؟

هنگام انتخاب فن کویل فقط قیمت دستگاه را در نظر نگیرید.

موارد مهم عبارت‌اند از:

• ظرفیت سرمایشی
• حجم هوادهی
• میزان صدا
• ابعاد دستگاه
• نوع نصب
• فشار استاتیکی
• مشخصات کویل
• نوع موتور فن
• کیفیت فیلتر
• دسترسی برای سرویس
• محل تخلیه آب تقطیر
• مشخصات برق
• سازگاری با سیستم آب سرد پروژه

برای بررسی تجهیزات این گروه می‌توانید به دسته فن کویل مراجعه کنید.

نصب فن کویل چه نکاتی دارد؟

محل نصب فن کویل نقش زیادی در عملکرد و امکان نگهداری آینده آن دارد.

در مدل‌های سقفی باید فضای کافی برای خود دستگاه، لوله‌ها، سینی درین و دریچه بازدید وجود داشته باشد.

همچنین لوله تخلیه آب باید شیب مناسب داشته باشد تا آب تقطیرشده به‌درستی تخلیه شود.

اتصالات آب، عایق‌کاری لوله‌ها و بالانس جریان نیز از موارد مهم اجرای سیستم هستند.

در صورت نیاز به اجرای تجهیزات، صفحه نصب، اجرا و راه‌اندازی تجهیزات سرمایشی مسیر خدمات مربوط به پروژه را توضیح می‌دهد.

سرویس و نگهداری فن کویل

برای حفظ عملکرد دستگاه، سرویس دوره‌ای فن کویل اهمیت دارد.

مهم‌ترین موارد بررسی شامل:

• تمیز کردن یا تعویض فیلتر
• بررسی کویل
• بررسی عملکرد فن
• بررسی صدای غیرعادی
• کنترل سینی درین
• بررسی مسیر تخلیه آب
• بررسی اتصالات و شیرها
• کنترل ترموستات

فاصله سرویس به شرایط محیط، میزان استفاده و نوع دستگاه بستگی دارد.

برای اطلاعات بیشتر می‌توانید صفحه سرویس و نگهداری تجهیزات سرمایشی را مشاهده کنید.

چرا فن کویل آب می‌دهد؟

یکی از مشکلاتی که ممکن است در فن کویل مشاهده شود، نشت یا چکه آب است.

دلایل احتمالی می‌توانند شامل گرفتگی مسیر درین، مشکل در سینی تخلیه، عایق نامناسب لوله، شیب نامناسب مسیر تخلیه یا تشکیل رطوبت روی بخش‌های سرد دستگاه باشند.

علت دقیق باید پس از بررسی دستگاه مشخص شود و نمی‌توان هر نشتی را به یک عامل ثابت نسبت داد.

چرا فن کویل صدا می‌دهد؟

صدای غیرعادی می‌تواند دلایل مختلفی داشته باشد؛ از جمله وضعیت فن، موتور، بلبرینگ، نصب نامناسب یا جریان هوای نامتعادل.

اگر صدای دستگاه نسبت به حالت عادی تغییر کرده است، بهتر است شرایط فنی آن بررسی شود.

سؤالات متداول درباره فن کویل

فن کویل چیست؟

فن کویل دستگاهی شامل فن و کویل حرارتی است که در حالت سرمایش، با عبور هوا از روی کویل حاوی آب سرد، هوای محیط را خنک می‌کند.

آیا فن کویل خودش سرما تولید می‌کند؟

خیر. در سیستم‌های رایج، آب سرد توسط چیلر یا مینی چیلر تولید شده و به فن کویل منتقل می‌شود.

فن کویل سقفی بهتر است یا زمینی؟

انتخاب به فضای نصب، معماری پروژه، محدودیت سقف و شرایط بهره‌برداری بستگی دارد و نمی‌توان یک مدل را برای همه پروژه‌ها بهتر دانست.

آیا فن کویل برای هر اتاق جدا نصب می‌شود؟

در بسیاری از پروژه‌ها بله، اما طراحی سیستم می‌تواند بر اساس شرایط ساختمان متفاوت باشد.

برای انتخاب فن کویل فقط متراژ کافی است؟

خیر. بار سرمایشی، شرایط ساختمان، حجم هوادهی و مشخصات آب سرد نیز باید بررسی شوند.

فن کویل بهتر است یا داکت اسپلیت؟

پاسخ به نوع پروژه، زیرساخت ساختمان، نیاز به کنترل مستقل، هزینه اجرا و سیستم مرکزی وابسته است.

جمع‌بندی

فن کویل یکی از تجهیزات اصلی انتقال سرمایش در سیستم‌های آب سرد است. این دستگاه با استفاده از فن و کویل، سرمایش تولیدشده توسط چیلر یا مینی چیلر را به فضای ساختمان منتقل می‌کند.

تنوع مدل‌های سقفی، زمینی، کاستی و کانالی امکان استفاده از فن کویل را در پروژه‌های مختلف فراهم می‌کند، اما انتخاب درست ظرفیت، محل نصب و شرایط سیستم مرکزی نقش مهمی در عملکرد نهایی دارد.

اگر قصد بررسی مدل‌های موجود را دارید، می‌توانید صفحه فن کویل را مشاهده کنید و اگر ظرفیت یا نوع دستگاه مناسب پروژه هنوز مشخص نیست، ابتدا از مشاوره انتخاب تجهیزات سرمایشی استفاده کنید.
