برج خنک کننده یا Cooling Tower یکی از تجهیزات مهم در سیستم‌هایی است که باید گرمای آب را به محیط منتقل کنند. این دستگاه با کاهش دمای آب گرم برگشتی از تجهیزات، امکان استفاده مجدد از آب در چرخه سرمایش را فراهم می‌کند.
یکی از شناخته‌شده‌ترین کاربردهای برج خنک‌کننده، استفاده در کنار چیلر آب خنک است. در این سیستم، برج خنک‌کننده گرمای جذب‌شده در کندانسور چیلر را از طریق آب به هوای محیط منتقل می‌کند.
به زبان ساده، برج خنک‌کننده خودش هوای ساختمان را سرد نمی‌کند؛ بلکه وظیفه اصلی آن دفع گرما از آب سیستم است.
اگر قصد بررسی مدل‌ها و ظرفیت‌های مختلف را دارید، صفحه برج خنک کننده برای مشاهده تجهیزات این گروه در نظر گرفته شده است.

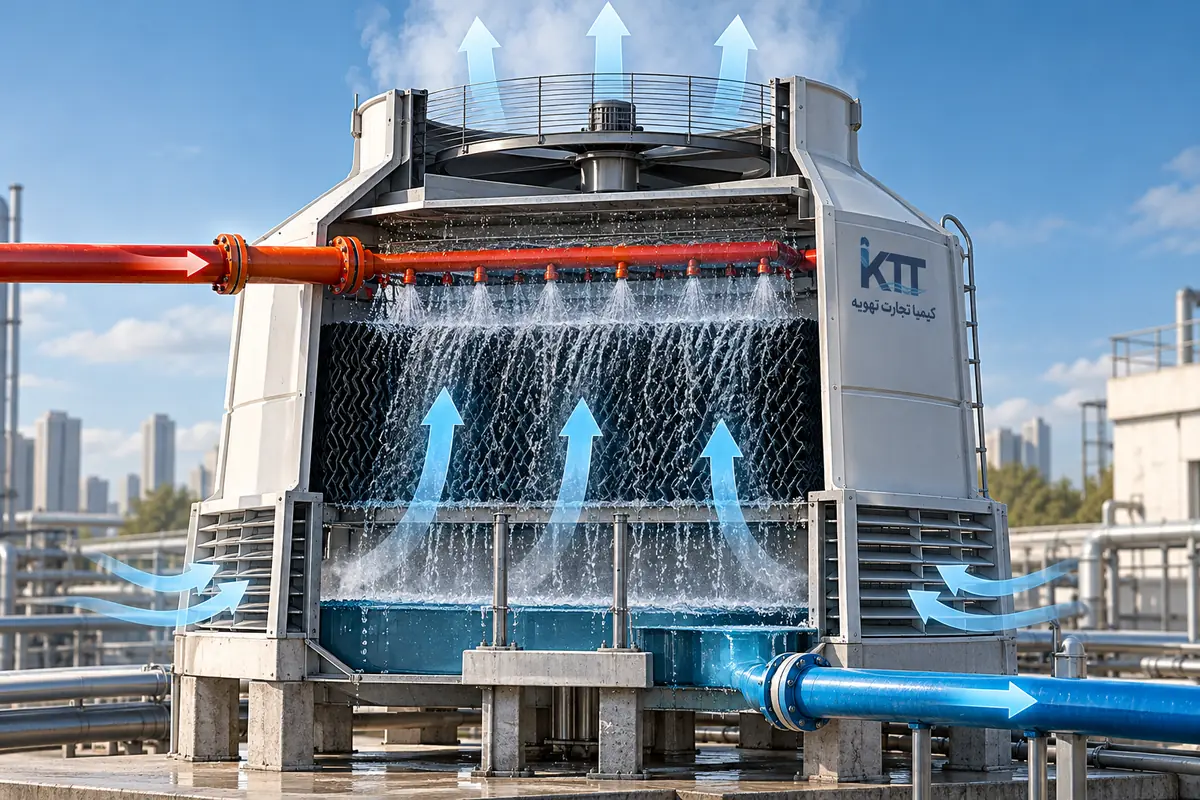

برج خنک کننده چگونه کار می‌کند؟
اساس عملکرد بسیاری از برج‌های خنک‌کننده بر تماس آب گرم با جریان هوا و تبخیر مقدار کمی از آب است.
آب گرم از بالای برج وارد شده و توسط نازل‌ها یا سیستم توزیع آب روی بخش داخلی برج پخش می‌شود. هم‌زمان فن، هوا را از داخل برج عبور می‌دهد.
در جریان تماس آب و هوا، بخشی از آب تبخیر می‌شود. این تبخیر باعث جذب گرما از باقی‌مانده آب شده و در نتیجه دمای آب کاهش پیدا می‌کند.
آب خنک‌شده در پایین برج جمع می‌شود و دوباره به سمت تجهیز موردنظر، مانند کندانسور چیلر، پمپ می‌شود.
این چرخه به‌صورت مداوم ادامه پیدا می‌کند.
برج خنک کننده چه ارتباطی با چیلر دارد؟
همه چیلرها به برج خنک‌کننده نیاز ندارند.
در چیلر هوا خنک، گرمای کندانسور مستقیماً توسط جریان هوا دفع می‌شود و معمولاً نیازی به برج خنک‌کننده وجود ندارد.
اما در چیلر آب خنک، آب از کندانسور عبور کرده و گرمای سیستم را جذب می‌کند. این آب گرم سپس به برج خنک‌کننده فرستاده می‌شود تا بخشی از گرمای خود را به محیط منتقل کند.
بنابراین در یک سیستم آب خنک:
چیلر ← تولید آب سرد برای ساختمان
برج خنک‌کننده ← دفع گرمای بخش کندانسور چیلر
برای آشنایی دقیق‌تر با سیکل چیلر می‌توانید مقاله چیلر چیست و چگونه کار می‌کند؟ را نیز مطالعه کنید.
اجزای اصلی برج خنک کننده
فن برج خنک کننده
فن وظیفه ایجاد جریان هوا در داخل برج را بر عهده دارد.
میزان هوادهی فن، نوع پروانه، موتور و نحوه انتقال قدرت می‌توانند روی عملکرد، مصرف انرژی و صدای برج تأثیر داشته باشند.
پکینگ یا سطح انتقال حرارت
پکینگ سطح تماس بین آب و هوا را افزایش می‌دهد.
هرچه توزیع آب روی پکینگ مناسب‌تر باشد، فرصت بیشتری برای تبادل حرارت و تبخیر ایجاد می‌شود.
نوع پکینگ باید بر اساس کیفیت آب و شرایط بهره‌برداری انتخاب شود.
نازل‌های توزیع آب
نازل‌ها آب را روی سطح داخلی برج توزیع می‌کنند.
اگر نازل‌ها دچار گرفتگی شوند یا توزیع آب یکنواخت نباشد، بخشی از پکینگ به‌درستی در فرایند انتقال حرارت شرکت نمی‌کند و راندمان برج می‌تواند کاهش پیدا کند.
قطره‌گیر
قطره‌گیر یا Drift Eliminator برای کاهش خروج قطرات آب همراه جریان هوا استفاده می‌شود.
عملکرد مناسب قطره‌گیر می‌تواند میزان هدررفت آب را کاهش دهد.
حوضچه آب سرد
در قسمت پایین برج، آب خنک‌شده جمع می‌شود و از آنجا توسط پمپ دوباره وارد مدار می‌شود.
وضعیت حوضچه، سطح آب و تمیزی آن در بهره‌برداری صحیح سیستم اهمیت دارند.
بدنه و سازه
بدنه برج خنک‌کننده باید در برابر شرایط محیطی، رطوبت و تابش خورشید مقاومت مناسبی داشته باشد.
در بسیاری از برج‌های جدید از فایبرگلاس برای ساخت بدنه استفاده می‌شود.
انواع برج خنک کننده کدام‌اند؟
برج‌های خنک‌کننده را می‌توان از چند جهت دسته‌بندی کرد.
برج خنک کننده مدار باز
در برج مدار باز، آب مستقیماً با جریان هوا در تماس است.
بخشی از آب تبخیر شده و باعث کاهش دمای باقی‌مانده آب می‌شود.
این نوع برج یکی از متداول‌ترین مدل‌ها در سیستم‌های سرمایشی و صنعتی است.
برج خنک کننده مدار بسته
در برج مدار بسته، سیال اصلی داخل کویل گردش می‌کند و مستقیماً با هوای بیرون تماس ندارد.
آب دیگری روی سطح کویل پاشیده می‌شود و با کمک جریان هوا باعث خنک شدن سیال داخل کویل می‌شود.
این ساختار می‌تواند در پروژه‌هایی که کنترل کیفیت سیال اهمیت بیشتری دارد مورد توجه قرار گیرد.
برج خنک کننده مکعبی چیست؟
برج خنک‌کننده مکعبی دارای بدنه‌ای با ساختار چهارگوش است و در بسیاری از پروژه‌های جدید استفاده می‌شود.
یکی از مزایای این شکل هندسی، امکان جانمایی مناسب‌تر تجهیزات داخلی و استفاده بهینه از فضای نصب است.
مدل‌های مکعبی در ظرفیت‌های متنوع تولید می‌شوند و می‌توانند برای پروژه‌های ساختمانی یا صنعتی مورد استفاده قرار گیرند.
برج خنک کننده کوزه ای چیست؟
برج خنک‌کننده کوزه‌ای یا گرد یکی از مدل‌های شناخته‌شده قدیمی‌تر است که بدنه‌ای تقریباً استوانه‌ای یا مخروطی دارد.
این مدل همچنان در برخی پروژه‌ها مورد استفاده قرار می‌گیرد.
برای مشاهده تجهیزات این گروه می‌توانید صفحه برج خنک کننده کوزه ای را بررسی کنید.

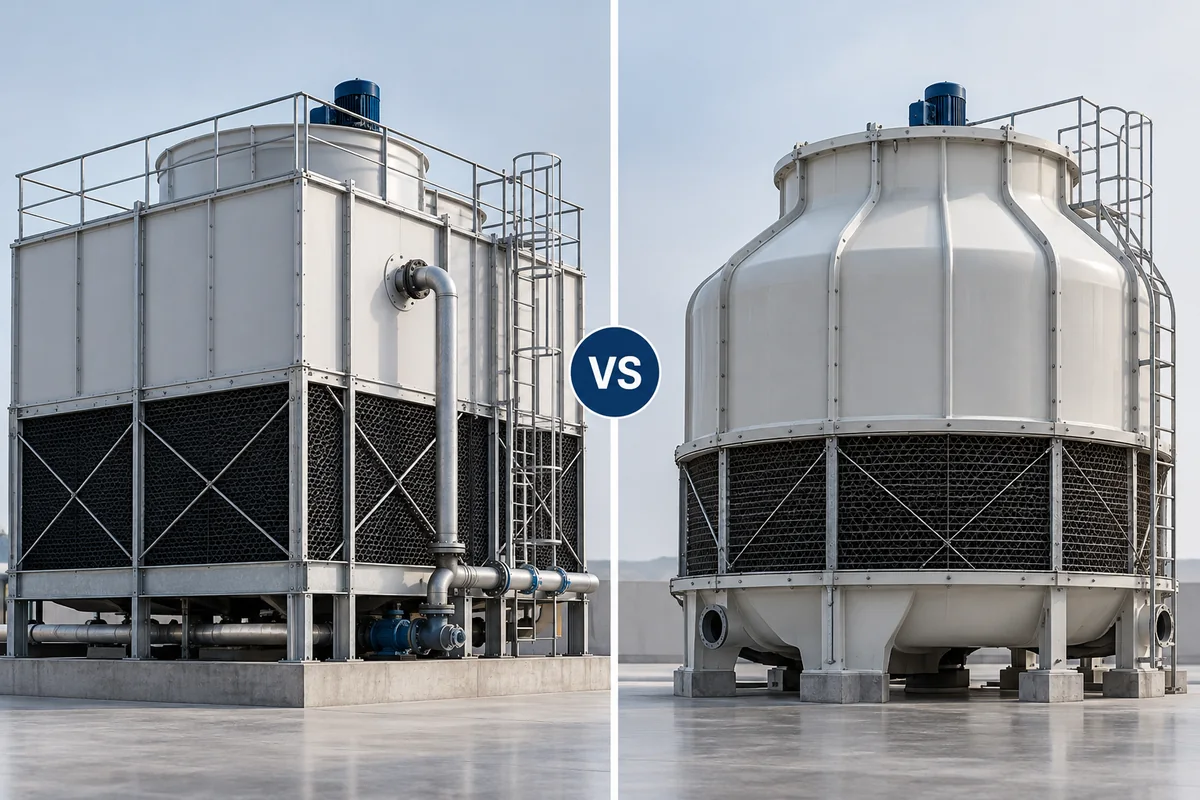

تفاوت برج خنک کننده مکعبی و کوزه ای چیست؟
تفاوت این دو مدل فقط به ظاهر آن‌ها محدود نیست.
ساختار داخلی، نحوه توزیع آب، نوع جریان هوا، دسترسی برای تعمیر و نگهداری، فضای اشغال‌شده و شرایط نصب می‌توانند متفاوت باشند.
در بسیاری از پروژه‌های جدید، برج‌های مکعبی به دلیل ساختار منظم و دسترسی مناسب‌تر مورد توجه قرار می‌گیرند؛ اما انتخاب نهایی باید بر اساس ظرفیت و شرایط واقعی پروژه انجام شود.
بنابراین نمی‌توان گفت یک مدل همیشه برای تمام پروژه‌ها بهتر است.
جریان مخالف و جریان متقاطع چیست؟
در طراحی برج خنک‌کننده، نحوه حرکت آب و هوا نسبت به یکدیگر نیز اهمیت دارد.
در برج Counter Flow یا جریان مخالف، آب به سمت پایین حرکت می‌کند و جریان هوا در جهت مخالف آن حرکت می‌کند.
در برج Cross Flow یا جریان متقاطع، مسیر حرکت هوا تقریباً عمود بر مسیر آب است.
هر ساختار ویژگی‌های طراحی خاص خود را دارد و انتخاب آن به شرایط دستگاه و پروژه بستگی دارد.
ظرفیت برج خنک کننده چگونه تعیین می‌شود؟
یکی از اشتباهات رایج، انتخاب برج تنها بر اساس عبارت‌هایی مانند «برج خنک‌کننده 100 تن» یا ظرفیت اسمی چیلر است.
برای انتخاب دقیق‌تر باید شرایط کاری واقعی سیستم مشخص شود.
عوامل مهم شامل:
- دبی آب در گردش
- دمای آب ورودی به برج
- دمای آب خروجی موردنیاز
- شرایط آب‌وهوایی محل پروژه
- دمای مرطوب محیط
- نوع سیستم
- نوع و ظرفیت چیلر
- ارتفاع محل پروژه
- ساعات کارکرد
- شرایط کیفیت آب
به همین دلیل دو پروژه با ظرفیت ظاهراً مشابه ممکن است به برج‌های متفاوتی نیاز داشته باشند.
برای بررسی ظرفیت مناسب، صفحه محاسبات و بررسی فنی سیستم‌های سرمایشی نیز می‌تواند مورد استفاده قرار گیرد.
دمای مرطوب چه اهمیتی در برج خنک کننده دارد؟
یکی از مهم‌ترین پارامترهای انتخاب برج، دمای حباب مرطوب یا Wet Bulb محیط است.
توانایی برج خنک‌کننده برای کاهش دمای آب تا حد زیادی به این پارامتر وابسته است.
برج خنک‌کننده نمی‌تواند به‌صورت نامحدود دمای آب را کاهش دهد و شرایط اقلیمی محل پروژه مستقیماً روی عملکرد آن اثر دارد.
به همین دلیل استفاده از اطلاعات آب‌وهوایی محل نصب در محاسبات ظرفیت اهمیت زیادی دارد.
Approach و Range در برج خنک کننده چیست؟
در محاسبات برج خنک‌کننده دو مفهوم رایج وجود دارد.
Range اختلاف دمای آب ورودی و خروجی برج است.
برای مثال اگر آب با دمای 37 درجه وارد برج و با دمای 32 درجه خارج شود، Range برابر 5 درجه است.
Approach اختلاف دمای آب خروجی برج با دمای حباب مرطوب محیط است.
هرچه Approach کوچک‌تر در نظر گرفته شود، دستیابی به آن معمولاً به سطح انتقال حرارت و ظرفیت بیشتری نیاز دارد.
مصرف آب برج خنک کننده چقدر است؟
برج خنک‌کننده مدار باز در زمان کار مقداری آب مصرف می‌کند.
این مصرف عمدتاً به سه بخش مربوط می‌شود:
- تبخیر آب
- خروج قطرات همراه هوا
- تخلیه بخشی از آب برای کنترل غلظت املاح
میزان مصرف آب ثابت نیست و به ظرفیت برج، شرایط محیط، ساعات کارکرد و کیفیت سیستم کنترل آب بستگی دارد.
چرا باید آب برج خنک کننده کنترل شود؟
به دلیل تبخیر آب، مواد معدنی و املاح موجود در آب می‌توانند به‌مرور غلیظ‌تر شوند.
اگر کیفیت آب کنترل نشود، رسوب، خوردگی یا مشکلات میکروبی می‌توانند در بخش‌های مختلف سیستم ایجاد شوند.
به همین دلیل در پروژه‌های حرفه‌ای، کیفیت آب و برنامه نگهداری اهمیت زیادی دارند.
مشکلات رایج برج خنک کننده
کاهش راندمان سرمایش
این مشکل می‌تواند به عواملی مانند کثیفی پکینگ، گرفتگی نازل‌ها، جریان هوای ناکافی یا شرایط نامناسب آب مربوط باشد.
رسوب روی پکینگ
وجود املاح آب می‌تواند باعث تشکیل رسوب و کاهش سطح مؤثر انتقال حرارت شود.
لرزش یا صدای غیرعادی
مشکلات فن، موتور، بالانس پروانه یا بخش‌های مکانیکی ممکن است باعث افزایش صدا یا لرزش شوند.
کاهش سطح آب
تبخیر طبیعی است، اما سیستم جبران آب باید بتواند سطح مناسب حوضچه را حفظ کند.
گرفتگی نازل‌ها
گرفتگی نازل می‌تواند توزیع یکنواخت آب را مختل کند و راندمان برج را کاهش دهد.

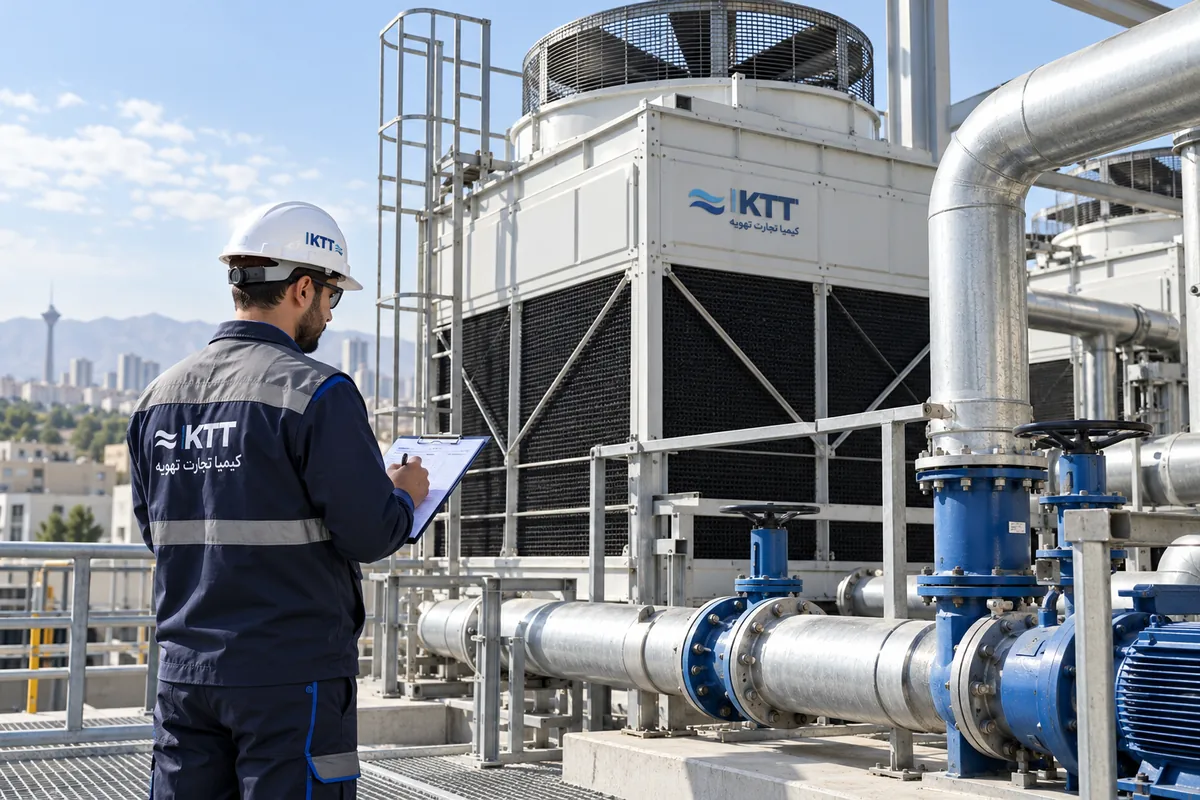

سرویس و نگهداری برج خنک کننده
بازدید منظم می‌تواند به حفظ عملکرد سیستم و شناسایی مشکلات قبل از ایجاد خرابی جدی کمک کند.
موارد مهم سرویس شامل:
- بررسی فن و موتور
- کنترل لرزش و صدا
- تمیز کردن نازل‌ها
- بررسی پکینگ
- کنترل قطره‌گیر
- شست‌وشوی حوضچه
- بررسی کیفیت آب
- کنترل اتصالات و لوله‌ها
- بررسی سیستم جبران آب
زمان سرویس باید متناسب با شرایط بهره‌برداری و کیفیت آب تعیین شود.
برای درخواست خدمات مرتبط نیز می‌توانید صفحه سرویس و نگهداری تجهیزات سرمایشی را مشاهده کنید.
هنگام خرید برج خنک کننده به چه نکاتی توجه کنیم؟
قیمت نباید تنها معیار انتخاب باشد.
موارد مهم عبارت‌اند از:
- ظرفیت واقعی موردنیاز
- دبی آب
- دمای ورودی و خروجی
- Wet Bulb محل پروژه
- نوع مدار باز یا بسته
- کیفیت بدنه
- نوع پکینگ
- نوع فن و موتور
- صدای دستگاه
- فضای نصب
- دسترسی برای سرویس
- کیفیت آب
- شرایط نگهداری
برای مشاهده مدل‌ها و ظرفیت‌های قابل بررسی می‌توانید وارد دسته برج خنک کننده شوید.
آیا هر چیلری به برج خنک کننده نیاز دارد؟
خیر.
چیلرهای هوا خنک معمولاً بدون برج خنک‌کننده کار می‌کنند؛ زیرا دفع گرمای کندانسور توسط هوای محیط انجام می‌شود.
اما در بسیاری از چیلرهای آب خنک، برج خنک‌کننده یکی از اجزای اصلی سیستم دفع حرارت است.
بنابراین پیش از انتخاب تجهیزات باید نوع چیلر و معماری کل سیستم مشخص شود.
سؤالات متداول درباره برج خنک کننده
برج خنک کننده چیست؟
برج خنک‌کننده تجهیزی برای کاهش دمای آب گرم سیستم از طریق انتقال گرما به هوای محیط است.
آیا برج خنک کننده آب را مثل چیلر سرد می‌کند؟
خیر. عملکرد و محدوده دمایی برج با چیلر متفاوت است و برج عمدتاً برای دفع گرمای آب سیستم استفاده می‌شود.
برج خنک کننده مکعبی بهتر است یا کوزه ای؟
به شرایط پروژه، ظرفیت، فضای نصب و ساختار دستگاه بستگی دارد و یک گزینه برای همه پروژه‌ها بهترین نیست.
آیا برج خنک کننده به آب نیاز دارد؟
مدل‌های مدار باز در حین عملکرد به دلیل تبخیر و تخلیه کنترل‌شده مقداری آب مصرف می‌کنند.
آیا چیلر هوا خنک به برج خنک کننده نیاز دارد؟
معمولاً خیر.
ظرفیت برج خنک کننده چگونه محاسبه می‌شود؟
دبی آب، دمای ورود و خروج، دمای مرطوب محیط و شرایط واقعی پروژه از عوامل اصلی محاسبه هستند.
جمع‌بندی
برج خنک‌کننده یکی از تجهیزات اصلی دفع حرارت در بسیاری از سیستم‌های سرمایش و فرآیندهای صنعتی است. این دستگاه با انتقال گرمای آب به هوای محیط، امکان استفاده مجدد از آب در چرخه را فراهم می‌کند.
انتخاب برج مناسب تنها بر اساس ظرفیت اسمی انجام نمی‌شود و عواملی مانند دبی، دمای آب، Wet Bulb محل پروژه، نوع برج، کیفیت آب و شرایط نصب باید بررسی شوند.
برای بررسی تجهیزات می‌توانید صفحه برج خنک کننده را مشاهده کنید و در صورتی که ظرفیت مناسب پروژه مشخص نیست، از مشاوره انتخاب تجهیزات سرمایشی استفاده کنید.
