داکت اسپلیت یکی از سیستم‌های رایج برای سرمایش واحدهای مسکونی، اداری و تجاری است که از یک یونیت خارجی و یک یونیت داخلی کانالی تشکیل می‌شود. یونیت داخلی معمولاً داخل سقف کاذب نصب شده و هوای خنک را از طریق شبکه کانال به بخش‌های مختلف فضا منتقل می‌کند.
به زبان ساده، داکت اسپلیت را می‌توان سیستمی دانست که عملکرد سرمایشی آن از نظر کلی به کولر گازی اسپلیت شباهت دارد، اما به‌جای اینکه برای هر اتاق یک یونیت داخلی مجزا روی دیوار نصب شود، یک یونیت داخلی مرکزی هوا را از طریق کانال در چند فضا توزیع می‌کند.
با این حال، انتخاب داکت اسپلیت صرفاً بر اساس متراژ ساختمان تصمیم درستی نیست. ظرفیت دستگاه، نوع کاربری، شرایط اقلیمی، وضعیت کانال‌کشی، ارتفاع سقف، محل نصب یونیت خارجی، مصرف انرژی و نحوه استفاده از فضاها باید پیش از انتخاب بررسی شوند.
اگر هنوز مشخص نیست این سیستم برای پروژه شما مناسب است یا نه، صفحه مشاوره انتخاب و خرید تجهیزات سرمایشی می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌های مختلف باشد.
داکت اسپلیت چگونه کار می‌کند؟
در حالت سرمایش، داکت اسپلیت از سیکل تبرید تراکمی استفاده می‌کند. یونیت خارجی شامل تجهیزاتی مانند کمپرسور و کندانسور است و یونیت داخلی یا هواساز کانالی، اواپراتور و فن را در خود جای می‌دهد.
مبرد بین یونیت داخلی و خارجی گردش می‌کند. در بخش داخلی، مبرد گرمای هوای عبوری از روی کویل را جذب می‌کند. فن یونیت داخلی، هوای خنک‌شده را وارد کانال می‌کند و سپس این هوا از طریق دریچه‌ها در بخش‌های مختلف ساختمان توزیع می‌شود.
هوای داخل فضا نیز معمولاً از طریق مسیر برگشت دوباره به یونیت داخلی می‌رسد و این چرخه ادامه پیدا می‌کند تا شرایط دمایی موردنظر تأمین شود.
بنابراین کیفیت عملکرد داکت اسپلیت فقط به خود دستگاه وابسته نیست؛ طراحی درست کانال‌ها، مسیر برگشت هوا و انتخاب ظرفیت مناسب نیز اهمیت زیادی دارد.

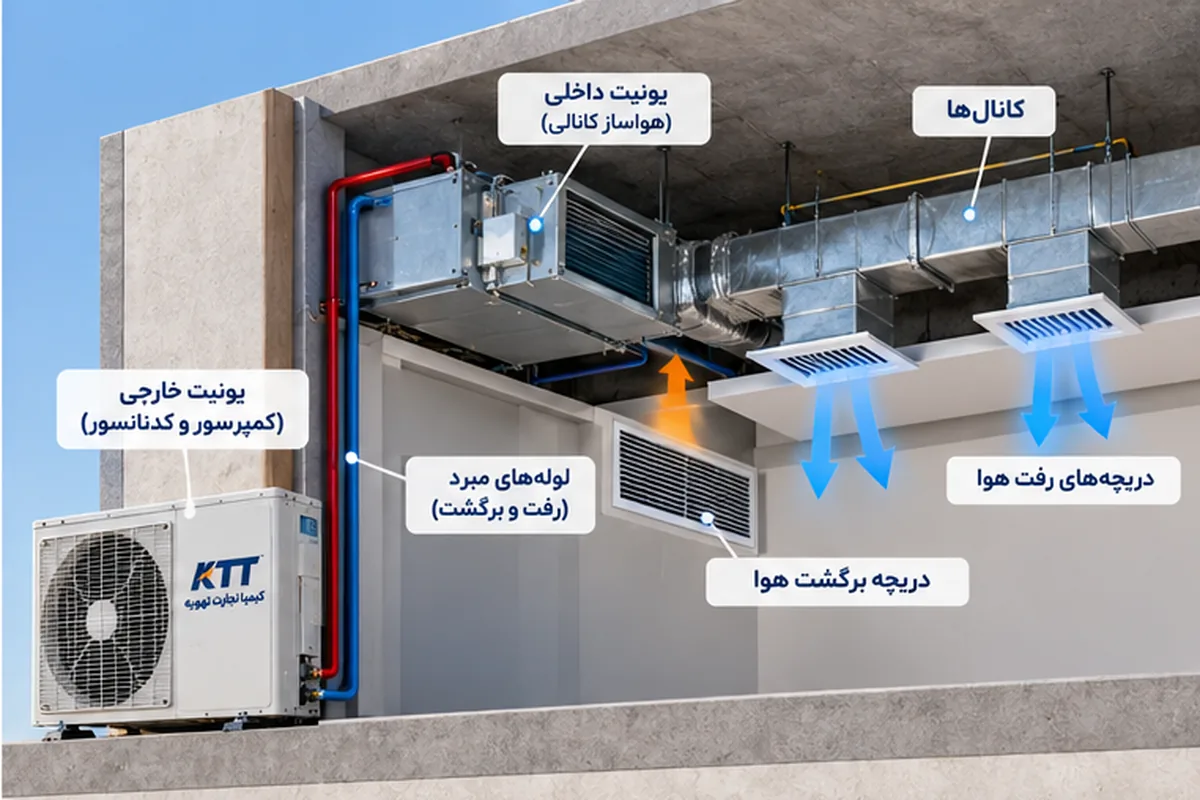

اجزای اصلی داکت اسپلیت
یونیت خارجی
یونیت خارجی در فضای باز مانند بام، تراس یا محل مناسب دیگری نصب می‌شود. کمپرسور و کندانسور از اجزای اصلی این بخش هستند و دفع حرارت سیستم در این قسمت انجام می‌شود.
جانمایی یونیت خارجی باید به‌گونه‌ای باشد که گردش هوای کافی در اطراف دستگاه وجود داشته باشد و دسترسی لازم برای سرویس و نگهداری نیز حفظ شود.
یونیت داخلی

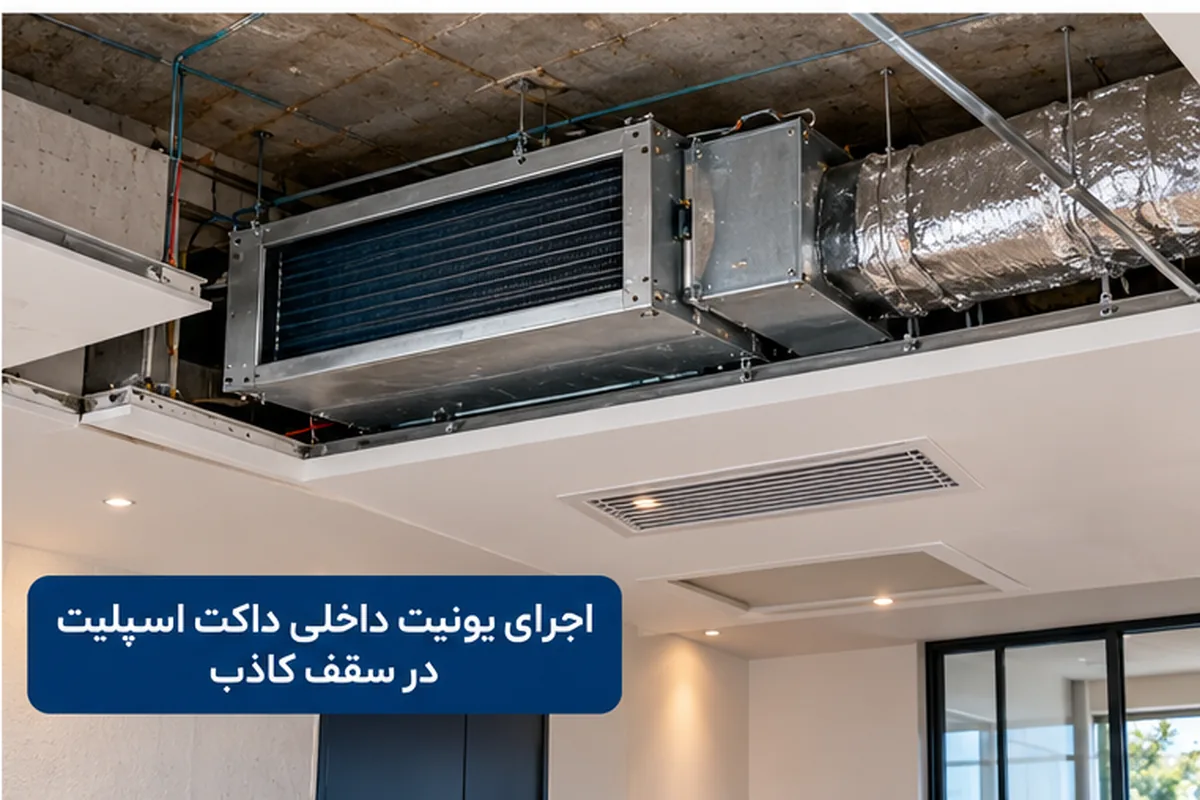

یونیت داخلی معمولاً در سقف کاذب قرار می‌گیرد. این بخش شامل کویل سرمایشی، فن و اجزای کنترلی است و وظیفه خنک‌کردن و انتقال هوا به کانال‌ها را بر عهده دارد.
فضای کافی برای نصب و دسترسی سرویس یکی از موضوعاتی است که باید از مرحله طراحی ساختمان یا بازسازی مورد توجه قرار گیرد.
کانال‌کشی
یکی از تفاوت‌های اصلی داکت اسپلیت با کولر گازی دیواری، وجود شبکه کانال است.
هوای خروجی یونیت داخلی از طریق کانال به اتاق‌ها یا فضاهای مختلف می‌رسد. ابعاد، طول، عایق‌کاری و مسیر کانال‌ها روی افت فشار، میزان صدا و توزیع هوا تأثیر دارند.
دریچه رفت و برگشت هوا
دریچه‌های رفت، هوای خنک را وارد فضا می‌کنند و مسیر برگشت، هوای داخل ساختمان را به یونیت داخلی بازمی‌گرداند.
طراحی نامناسب محل دریچه‌ها می‌تواند باعث توزیع نامتعادل هوا و اختلاف دما بین بخش‌های مختلف ساختمان شود.

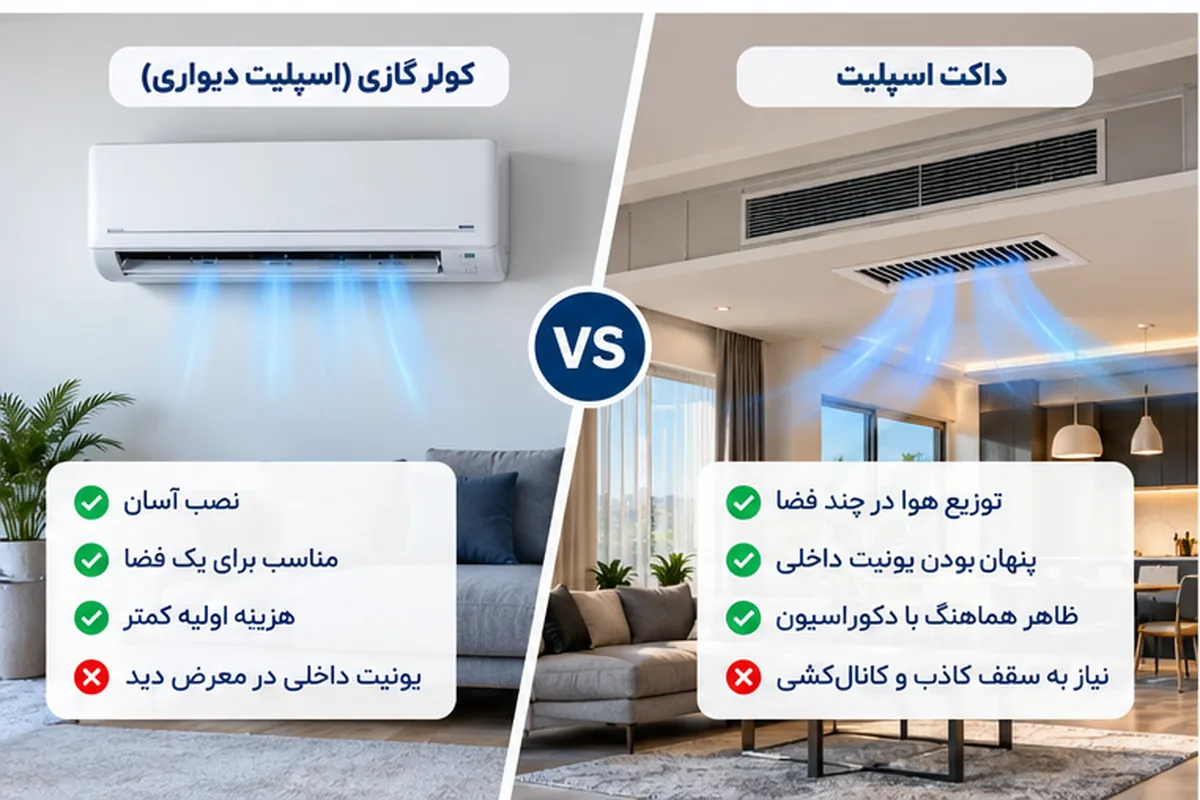

داکت اسپلیت چه تفاوتی با کولر گازی دارد؟
کولر گازی دیواری و داکت اسپلیت هر دو می‌توانند از سیکل تبرید تراکمی برای سرمایش استفاده کنند، اما نحوه توزیع هوا و معماری سیستم آن‌ها متفاوت است.
در کولر گازی معمولی، هر یونیت داخلی مستقیماً در فضای موردنظر نصب می‌شود. برای مثال ممکن است اتاق خواب و پذیرایی هرکدام اسپلیت جداگانه داشته باشند.
در داکت اسپلیت، یک یونیت داخلی می‌تواند از طریق کانال چند فضا را تحت پوشش قرار دهد. در نتیجه تجهیزات داخلی کمتر در معرض دید قرار می‌گیرند، اما در مقابل نیاز به سقف کاذب و کانال‌کشی وجود دارد.
از نظر کنترل مستقل دما نیز باید به طراحی پروژه توجه کرد. در یک داکت اسپلیت معمولی، تمام فضاهای متصل به یک یونیت لزوماً استقلالی مشابه چند کولر گازی مجزا ندارند.
اگر قصد مقایسه گزینه‌های موجود را دارید، دسته کولر گازی و اسپلیت نیز می‌تواند برای شناخت تجهیزات این گروه مفید باشد.
مزایای داکت اسپلیت چیست؟
حذف یونیت‌های متعدد از فضای داخلی
در بسیاری از پروژه‌ها نیازی نیست برای هر اتاق یک پنل دیواری مجزا نصب شود. یونیت داخلی در سقف کاذب قرار می‌گیرد و فقط دریچه‌های هوا در فضا دیده می‌شوند.
توزیع هوا در چند فضا
با طراحی مناسب کانال‌ها، یک دستگاه می‌تواند سرمایش چند بخش از یک واحد را تأمین کند.
امکان طراحی هماهنگ‌تر با دکوراسیون
به دلیل پنهان بودن یونیت داخلی و کانال‌ها، داکت اسپلیت می‌تواند برای پروژه‌هایی که ظاهر تجهیزات تهویه اهمیت دارد گزینه قابل بررسی باشد.
امکان فیلتراسیون هوای برگشتی
بسته به نوع دستگاه و طراحی سیستم، امکان استفاده از فیلتر در مسیر هوای برگشت وجود دارد. نوع و سطح فیلتراسیون باید با دستگاه و نیاز پروژه هماهنگ باشد.
معایب داکت اسپلیت چیست؟
نیاز به سقف کاذب و فضای نصب
یونیت داخلی و کانال‌ها به فضای مشخصی نیاز دارند. بنابراین در ساختمان‌هایی با محدودیت ارتفاع سقف، اجرای سیستم می‌تواند دشوارتر شود.
اهمیت زیاد طراحی کانال
کانال نامناسب می‌تواند باعث افزایش صدا، افت فشار، کاهش هوادهی و توزیع نامتعادل سرمایش شود.
استقلال کمتر فضاها در بعضی طراحی‌ها
اگر چند اتاق به یک یونیت داخلی متصل باشند، کنترل دقیق و مستقل هر فضا به سادگی استفاده از چند اسپلیت مستقل نیست؛ مگر اینکه راهکارهای کنترلی و طراحی مناسب برای پروژه در نظر گرفته شود.
مصرف انرژی وابسته به طراحی و نحوه استفاده
نمی‌توان به‌طور کلی گفت داکت اسپلیت همیشه کم‌مصرف یا پرمصرف است. ظرفیت انتخاب‌شده، راندمان دستگاه، شرایط ساختمان، دمای تنظیمی، کیفیت کانال‌کشی و ساعات کارکرد همگی بر مصرف برق اثر می‌گذارند.
مصرف برق داکت اسپلیت چقدر است؟
یکی از پرتکرارترین سؤالات درباره داکت اسپلیت به مصرف برق آن مربوط است.
مصرف برق یک عدد ثابت برای همه دستگاه‌ها نیست. ظرفیت داکت اسپلیت، نوع کمپرسور، راندمان دستگاه، دمای محیط، عایق ساختمان، وضعیت کانال‌ها، ساعات استفاده و دمای تنظیم‌شده می‌توانند مصرف واقعی را تغییر دهند.
به همین دلیل مقایسه دستگاه‌ها صرفاً بر اساس ظرفیت اسمی کافی نیست. بهتر است مشخصات فنی دستگاه مانند توان ورودی و شاخص‌های راندمان در شرایط طراحی بررسی شوند.
همچنین انتخاب دستگاه بزرگ‌تر از نیاز واقعی الزاماً مزیت محسوب نمی‌شود. ظرفیت نامتناسب می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
برای پروژه‌هایی که ظرفیت هنوز مشخص نیست، استفاده از محاسبات و بررسی فنی سیستم‌های سرمایشی منطقی‌تر از انتخاب دستگاه تنها بر اساس متراژ است.
ظرفیت داکت اسپلیت چگونه انتخاب می‌شود؟
عبارت‌هایی مانند «برای ۱۰۰ متر چه داکت اسپلیتی بخریم؟» زیاد جست‌وجو می‌شوند، اما متراژ به‌تنهایی برای انتخاب نهایی کافی نیست.
عوامل مهم در محاسبه بار سرمایشی شامل موارد زیر هستند:
- متراژ و ارتفاع فضا
- موقعیت جغرافیایی پروژه
- جهت ساختمان
- سطح پنجره‌ها و میزان تابش خورشید
- کیفیت عایق حرارتی
- تعداد ساکنان یا کاربران
- تجهیزات و روشنایی مولد حرارت
- نوع کاربری ساختمان
- هوای تازه موردنیاز
- ساعات بهره‌برداری
به همین دلیل دو واحد با متراژ یکسان ممکن است به ظرفیت‌های متفاوتی نیاز داشته باشند.
داکت اسپلیت برای چه ساختمان‌هایی مناسب است؟
داکت اسپلیت می‌تواند برای برخی واحدهای مسکونی، دفاتر اداری، فروشگاه‌ها و فضاهای تجاری گزینه مناسبی باشد؛ به‌خصوص زمانی که امکان اجرای سقف کاذب و کانال‌کشی مناسب وجود داشته باشد.
با این حال، برای هر پروژه‌ای بهترین انتخاب نیست.
در پروژه‌هایی که استقلال زیاد فضاها اهمیت دارد، سیستم‌هایی مانند VRF یا استفاده از تجهیزات مستقل ممکن است نیاز به بررسی داشته باشند. در پروژه‌های دیگر نیز مینی چیلر و فن کویل می‌توانند گزینه جایگزین باشند.
بنابراین بهتر است انتخاب سیستم بر اساس شرایط پروژه انجام شود، نه صرفاً محبوبیت یک نوع دستگاه.
تفاوت داکت اسپلیت و فن کویل چیست؟
داکت اسپلیت و فن کویل از نظر ساختار سیستم کاملاً یکسان نیستند.
داکت اسپلیت مستقیماً بخشی از یک سیستم تبرید انبساط مستقیم است و مبرد بین یونیت داخلی و خارجی گردش می‌کند.
در سیستم فن کویل، معمولاً آب سرد تولیدشده توسط تجهیزی مانند چیلر یا مینی چیلر وارد کویل فن کویل می‌شود و هوا با عبور از روی این کویل خنک می‌شود.
به همین دلیل معماری تأسیسات و تجهیزات مرکزی این دو سیستم متفاوت است.
برای آشنایی با تجهیزات این گروه می‌توانید صفحه فن کویل را نیز مشاهده کنید.
داکت اسپلیت بهتر است یا مینی چیلر؟
پاسخ واحدی برای همه پروژه‌ها وجود ندارد.
داکت اسپلیت معمولاً ساختار مستقل‌تری برای هر دستگاه دارد و از سیکل تبرید مستقیم استفاده می‌کند. در سیستم مینی چیلر، آب سرد تولید شده و معمولاً به فن کویل‌ها منتقل می‌شود.
تعداد فضاها، نیاز به کنترل مستقل دما، زیرساخت ساختمان، فضای نصب، هزینه اجرا و نحوه بهره‌برداری باید در مقایسه این دو گزینه بررسی شوند.
برای مشاهده تجهیزات این گروه می‌توانید وارد دسته مینی چیلر شوید.
هنگام خرید داکت اسپلیت به چه نکاتی توجه کنیم؟
اولین نکته این است که دستگاه فقط بر اساس قیمت انتخاب نشود.
موارد مهم شامل:
- ظرفیت واقعی موردنیاز پروژه
- راندمان و مشخصات مصرف برق
- نوع کمپرسور
- میزان صدای یونیت داخلی
- امکان سرویس یونیت داخلی
- محدودیت سقف کاذب
- طول لوله‌کشی
- کیفیت و ابعاد کانال‌ها
- شرایط نصب یونیت خارجی
- خدمات و دسترسی به قطعات
- مشخصات کنترل و ترموستات
برای مشاهده دستگاه‌ها و بررسی گزینه‌های موجود می‌توانید به دسته داکت اسپلیت مراجعه کنید.
هدف صفحه دسته‌بندی بررسی خرید، مشخصات و گزینه‌های قابل تأمین است؛ در حالی که این مقاله برای شناخت عملکرد و انتخاب اولیه سیستم نوشته شده است.
نصب داکت اسپلیت چرا اهمیت دارد؟
حتی انتخاب دستگاه مناسب نیز بدون اجرای صحیح نمی‌تواند عملکرد مطلوب سیستم را تضمین کند.
جانمایی یونیت داخلی، فضای دسترسی سرویس، شیب و تخلیه درین، لوله‌کشی مبرد، برق‌رسانی، عایق‌کاری، طراحی کانال و محل دریچه‌ها باید مطابق نیاز پروژه انجام شوند.
یکی از نکات مهم، دسترسی به یونیت داخلی پس از پایان اجرای سقف کاذب است. اگر دریچه بازدید مناسبی در نظر گرفته نشود، سرویس و تعمیرات آینده دشوار خواهد شد.
برای پروژه‌هایی که نیاز به اجرا دارند، صفحه نصب، اجرا و راه‌اندازی تجهیزات سرمایشی اطلاعات بیشتری درباره روند بررسی پروژه ارائه می‌دهد.
سرویس و نگهداری داکت اسپلیت
داکت اسپلیت برای حفظ عملکرد مناسب به بازدید دوره‌ای نیاز دارد.
تمیز بودن فیلترها، وضعیت کویل داخلی، یونیت خارجی، مسیر تخلیه آب، اتصالات، دریچه‌ها و شرایط جریان هوا از جمله مواردی هستند که باید بررسی شوند.
تجمع آلودگی روی فیلتر یا کویل می‌تواند جریان هوا را کاهش دهد و عملکرد سیستم را تحت تأثیر قرار دهد.
فاصله زمانی سرویس برای همه ساختمان‌ها یکسان نیست و میزان استفاده، شرایط محیط و نوع دستگاه باید در تعیین برنامه نگهداری در نظر گرفته شوند.
در صورت نیاز می‌توانید صفحه سرویس و نگهداری تجهیزات سرمایشی را مشاهده کنید.
آیا داکت اسپلیت برای همه اتاق‌ها دمای مستقل ایجاد می‌کند؟
در حالت پایه، لزوماً خیر.
اگر چند فضا توسط یک یونیت داخلی مشترک تغذیه شوند، ترموستات معمولاً وضعیت کلی سیستم را کنترل می‌کند. بنابراین رسیدن به کنترل کاملاً مستقل دما در هر اتاق نیازمند طراحی و تجهیزات کنترلی مناسب است.
این موضوع بهتر است پیش از خرید مشخص شود، زیرا انتظار کنترل مستقل اتاق‌ها می‌تواند روی انتخاب بین داکت اسپلیت، VRF، فن کویل یا سیستم‌های مستقل تأثیرگذار باشد.
سؤالات متداول درباره داکت اسپلیت
داکت اسپلیت چیست؟
داکت اسپلیت یک سیستم سرمایشی شامل یونیت خارجی و یونیت داخلی کانالی است که هوای خنک را از طریق شبکه کانال در بخش‌های مختلف ساختمان توزیع می‌کند.
تفاوت اصلی داکت اسپلیت و کولر گازی چیست؟
کولر گازی دیواری معمولاً برای هر فضا یک یونیت داخلی مستقل دارد، در حالی که یونیت داخلی داکت اسپلیت می‌تواند از طریق کانال چند بخش را پوشش دهد.
آیا داکت اسپلیت مصرف برق زیادی دارد؟
مصرف برق به ظرفیت و راندمان دستگاه، شرایط ساختمان، کیفیت اجرا و نحوه استفاده بستگی دارد و نمی‌توان برای همه دستگاه‌ها یک حکم کلی صادر کرد.
آیا داکت اسپلیت برای آپارتمان مناسب است؟
در بسیاری از آپارتمان‌ها قابل استفاده است، اما فضای سقف کاذب، کانال‌کشی، ظرفیت موردنیاز و نیاز به کنترل مستقل اتاق‌ها باید بررسی شود.
ظرفیت داکت اسپلیت را می‌توان فقط از روی متراژ تعیین کرد؟
خیر. متراژ فقط یکی از عوامل محاسبه بار سرمایشی است.
داکت اسپلیت بهتر است یا کولر گازی؟
هیچ‌کدام برای تمام پروژه‌ها بهتر نیستند. تعداد فضاها، امکان کانال‌کشی، کنترل مستقل دما، هزینه اجرا و شرایط ساختمان تعیین‌کننده‌اند.
جمع‌بندی
داکت اسپلیت سیستمی برای سرمایش ساختمان است که هوای خنک را از یک یونیت داخلی کانالی به فضاهای مختلف منتقل می‌کند. پنهان بودن یونیت داخلی، امکان توزیع هوا در چند فضا و یکپارچگی بیشتر با معماری از مزایای آن هستند؛ در مقابل، نیاز به سقف کاذب، اهمیت زیاد طراحی کانال و محدودیت کنترل مستقل برخی فضاها از نکاتی هستند که باید پیش از انتخاب بررسی شوند.
انتخاب ظرفیت و نوع دستگاه بهتر است بر اساس شرایط واقعی پروژه انجام شود. اگر قصد خرید دارید، می‌توانید محصولات و گزینه‌های موجود را در صفحه داکت اسپلیت بررسی کنید؛ و اگر هنوز نوع سیستم یا ظرفیت مناسب مشخص نیست، ابتدا شرایط پروژه را از طریق مشاوره انتخاب تجهیزات سرمایشی بررسی کنید.
