سیستم VRF یکی از سیستم‌های پیشرفته تهویه مطبوع برای ساختمان‌هایی است که به کنترل مستقل چند فضای مختلف نیاز دارند. در این سیستم، یک یا چند یونیت خارجی از طریق شبکه لوله‌کشی مبرد
به چند یونیت داخلی متصل می‌شوند و مقدار مبرد موردنیاز هر بخش بر اساس بار واقعی همان فضا تنظیم می‌شود.
VRF مخفف Variable Refrigerant Flow به معنی «جریان متغیر مبرد» است.
به زبان ساده، برخلاف سیستم‌هایی که دستگاه با ظرفیت تقریباً ثابت کار می‌کند، در VRF مقدار مبرد و توان سیستم متناسب با نیاز بخش‌های مختلف ساختمان تغییر می‌کند.
این ویژگی باعث شده VRF در بسیاری از پروژه‌های اداری، تجاری، هتل‌ها، ساختمان‌های چندفضایی و پروژه‌هایی که کنترل مستقل اتاق‌ها اهمیت دارد مورد توجه قرار گیرد.
برای بررسی تجهیزات این گروه می‌توانید صفحه VRF را مشاهده کنید.

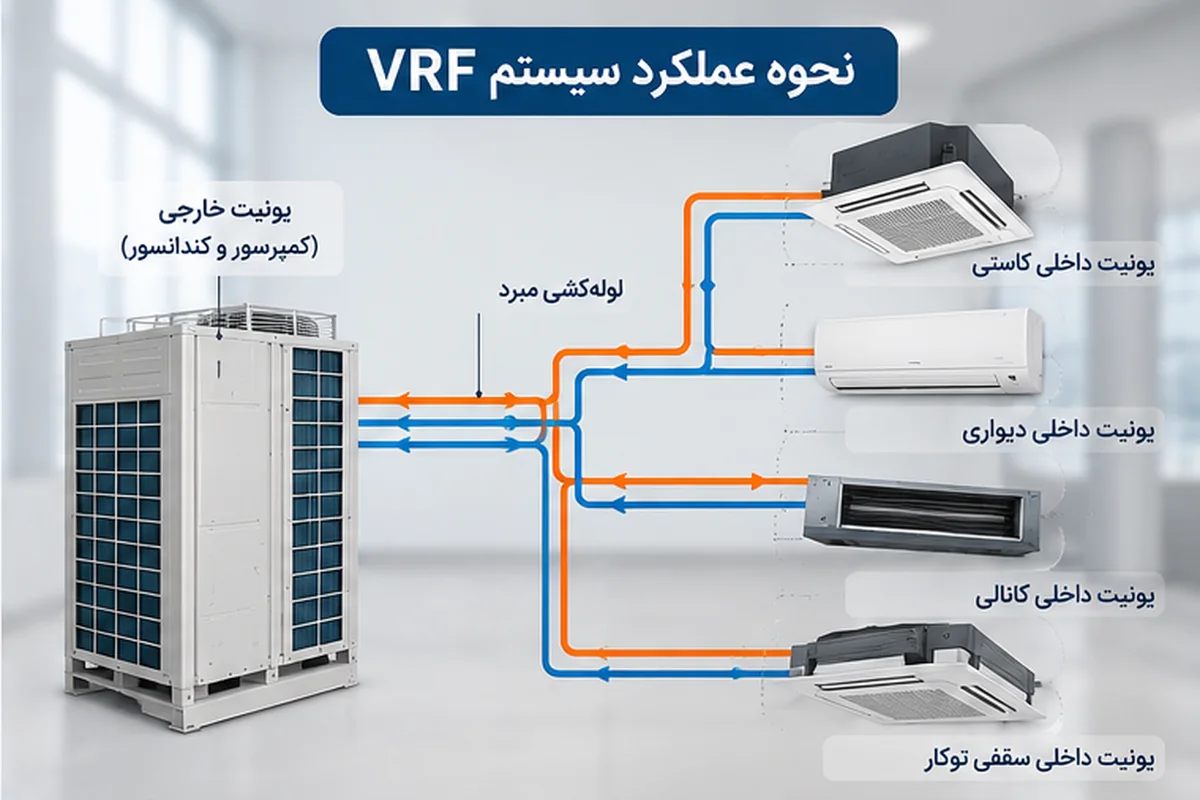

سیستم VRF چگونه کار می‌کند؟
سیستم VRF از یک یا چند یونیت خارجی و تعدادی یونیت داخلی تشکیل می‌شود.
کمپرسور موجود در یونیت خارجی، مبرد را در مدار به گردش درمی‌آورد. این مبرد از طریق شبکه لوله‌کشی به یونیت‌های داخلی منتقل می‌شود.
هر یونیت داخلی بر اساس دمای تنظیم‌شده و شرایط همان فضا، مقدار مشخصی سرمایش نیاز دارد.
سیستم کنترل VRF میزان مبرد ارسالی را متناسب با نیاز یونیت‌های مختلف تنظیم می‌کند.
به همین دلیل اگر یک اتاق به سرمایش بیشتری نیاز داشته باشد و اتاق دیگری بار کمتری داشته باشد، سیستم می‌تواند ظرفیت را متناسب با شرایط واقعی توزیع کند.
این تفاوت مهمی با سیستم‌هایی دارد که چند فضا را با یک جریان هوای مشترک پوشش می‌دهند.
اجزای اصلی سیستم VRF چیست؟
یونیت خارجی
یونیت خارجی بخش اصلی تولید سرمایش در سیستم VRF است.
این بخش معمولاً شامل:
- کمپرسور
- کندانسور
- فن
- تجهیزات کنترلی
- شیرها و مدار مبرد
است.
ظرفیت یونیت خارجی باید بر اساس مجموع بار واقعی یونیت‌های داخلی و شرایط طراحی پروژه انتخاب شود.
کمپرسور اینورتر
در بسیاری از سیستم‌های VRF از کمپرسورهای اینورتر استفاده می‌شود.
کمپرسور می‌تواند سرعت و ظرفیت خود را متناسب با بار موردنیاز تنظیم کند.
وقتی همه فضاها به حداکثر ظرفیت نیاز ندارند، سیستم می‌تواند با توان پایین‌تر کار کند.
البته مصرف واقعی انرژی همچنان به طراحی پروژه، شرایط ساختمان، دمای محیط، تنظیمات سیستم و نحوه بهره‌برداری بستگی دارد.
یونیت داخلی VRF
یکی از ویژگی‌های مهم VRF تنوع بالای یونیت‌های داخلی است.
بسته به پروژه می‌توان از مدل‌هایی مانند:
- یونیت دیواری
- یونیت سقفی توکار
- یونیت کاستی
- یونیت کانالی
- یونیت زمینی
استفاده کرد.
بنابراین در یک پروژه می‌توان برای فضاهای مختلف، یونیت داخلی متناسب با معماری همان فضا انتخاب کرد.
لوله‌کشی مبرد
ارتباط بین یونیت‌های خارجی و داخلی توسط لوله‌های مسی حامل مبرد انجام می‌شود.
طراحی قطر لوله‌ها، طول مسیر، اختلاف ارتفاع و نحوه انشعاب‌ها باید مطابق مشخصات فنی سیستم انجام شود.
اجرای نادرست لوله‌کشی می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد و حتی باعث مشکلات جدی در بهره‌برداری شود.
سیستم کنترل VRF
کنترل یکی از نقاط قوت اصلی VRF است.
هر یونیت داخلی می‌تواند ترموستات یا کنترل مستقل داشته باشد و کاربر دمای فضای خود را تنظیم کند.
در پروژه‌های بزرگ‌تر امکان استفاده از کنترل مرکزی نیز وجود دارد.
این موضوع برای ساختمان‌هایی که فضاهای مختلف ساعات کاری یا نیاز سرمایشی متفاوتی دارند اهمیت زیادی دارد.
تفاوت VRF و VRV چیست؟
از نظر مفهوم فنی، VRF و VRV به سیستم‌هایی با عملکرد بسیار مشابه اشاره می‌کنند.
عبارت VRV نام تجاری ثبت‌شده‌ای است که توسط دایکین برای سیستم خود استفاده شده و VRF اصطلاح عمومی این فناوری است.
به همین دلیل در بازار ممکن است هر دو عبارت را بشنوید، اما از نظر معماری کلی سیستم، مفهوم آن‌ها نزدیک است.
انواع سیستم VRF
سیستم‌های VRF از نظر معماری و عملکرد می‌توانند ساختارهای مختلفی داشته باشند.
برای یک پروژه سرمایشی، مهم‌ترین موضوع این است که سیستم بر اساس تعداد فضاها، ظرفیت‌ها، طول لوله‌کشی و نحوه استفاده از ساختمان طراحی شود.
نوع یونیت خارجی، تعداد مدارها، نوع یونیت‌های داخلی و روش کنترل همگی باید از ابتدا مشخص شوند.
بنابراین صرفاً انتخاب یک برند یا ظرفیت اسمی برای طراحی VRF کافی نیست.
VRF برای چه ساختمان‌هایی مناسب است؟
VRF بیشتر در پروژه‌هایی مورد توجه قرار می‌گیرد که چند فضای مستقل دارند.
برای مثال:
- ساختمان‌های اداری
- واحدهای تجاری
- هتل‌ها
- ساختمان‌های چندطبقه
- مطب‌ها و مجموعه‌های اداری
- پروژه‌هایی با اتاق‌های متعدد
- فضاهایی با ساعات استفاده متفاوت
در چنین پروژه‌هایی کنترل مستقل هر فضا می‌تواند یک مزیت مهم باشد.
اما این به معنی مناسب بودن VRF برای هر پروژه‌ای نیست.
مزایای سیستم VRF چیست؟
کنترل مستقل فضاها
یکی از مهم‌ترین مزایای VRF امکان کنترل مجزای یونیت‌های داخلی است.
کاربر یک اتاق می‌تواند سیستم همان بخش را متناسب با نیاز خود تنظیم کند، بدون اینکه الزاماً تمام فضاهای ساختمان با همان تنظیم کار کنند.
تنظیم ظرفیت بر اساس بار واقعی
سیستم می‌تواند ظرفیت خود را تا حدی متناسب با نیاز لحظه‌ای پروژه تنظیم کند.
این قابلیت می‌تواند به عملکرد منعطف‌تر سیستم کمک کند.
تنوع یونیت داخلی
امکان استفاده از انواع مدل‌های سقفی، کاستی، دیواری یا کانالی باعث انعطاف بیشتر در طراحی معماری می‌شود.
کاهش تعداد یونیت‌های خارجی
در مقایسه با نصب تعداد زیادی کولر گازی مستقل، می‌توان چند یونیت داخلی را به یک مجموعه یونیت خارجی متصل کرد.
این موضوع می‌تواند جانمایی تجهیزات خارجی را منظم‌تر کند.
مناسب برای ساختمان‌های چندفضایی
در ساختمان‌هایی که بار سرمایشی فضاها متفاوت است، قابلیت کنترل مستقل اهمیت زیادی دارد.
معایب سیستم VRF چیست؟
هزینه اولیه
در بسیاری از پروژه‌ها هزینه اولیه سیستم VRF می‌تواند از سیستم‌های ساده‌تر بیشتر باشد.
البته مقایسه هزینه باید برای کل پروژه انجام شود و تنها قیمت یونیت خارجی ملاک نباشد.
حساسیت طراحی و اجرا
VRF سیستم ساده‌ای برای اجرای غیرتخصصی نیست.
لوله‌کشی مبرد، انتخاب انشعاب‌ها، طول مسیرها، شارژ مبرد و تنظیمات کنترلی باید دقیق انجام شوند.
وابستگی به تجهیزات تخصصی
عیب‌یابی و تعمیرات سیستم‌های VRF معمولاً نیازمند دانش فنی و ابزار مناسب همان سیستم است.
محدودیت طول و ارتفاع لوله‌کشی
هر سازنده محدودیت‌هایی برای طول لوله‌ها، اختلاف ارتفاع و ساختار شبکه دارد.
این موارد باید قبل از انتخاب دستگاه با نقشه ساختمان تطبیق داده شوند.

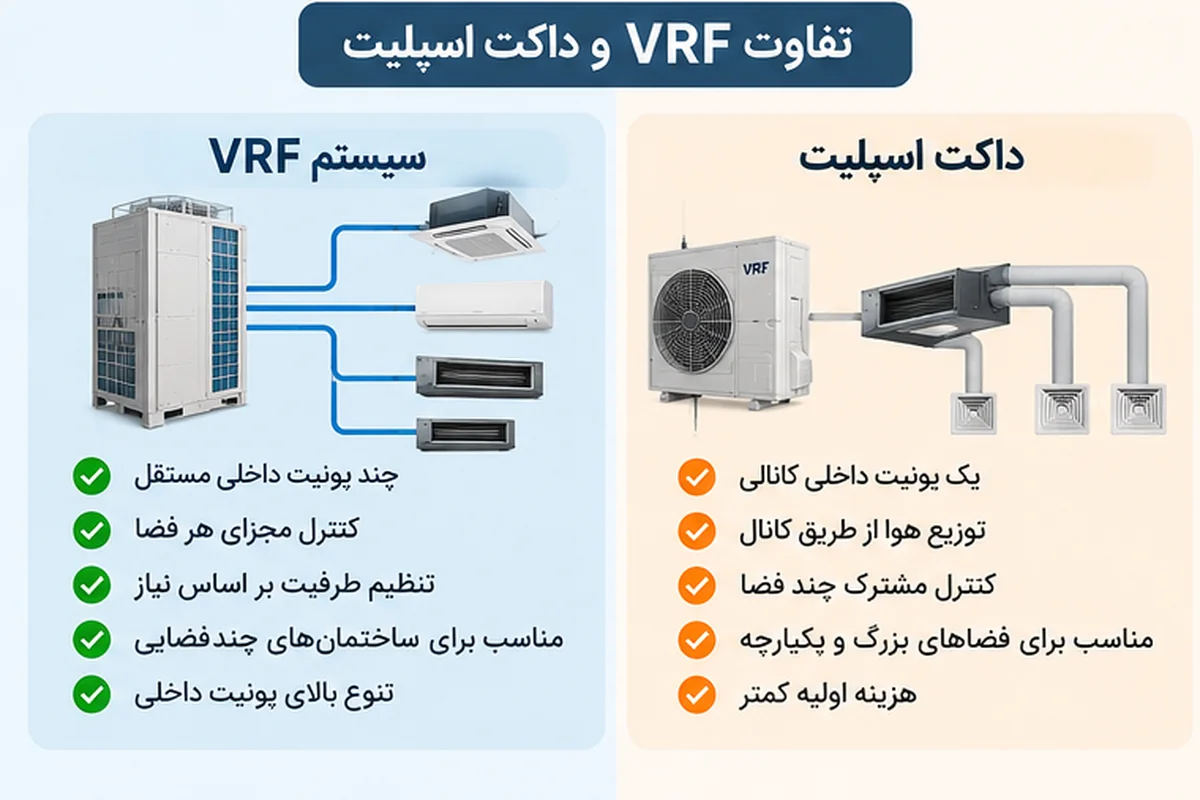

تفاوت VRF و داکت اسپلیت چیست؟
این یکی از مهم‌ترین مقایسه‌ها برای انتخاب سیستم است.
در داکت اسپلیت معمولاً یک یونیت داخلی کانالی، چند فضای مختلف را از طریق شبکه کانال پوشش می‌دهد.
اما در VRF می‌توان برای هر اتاق یا بخش، یونیت داخلی مستقل داشت.
بنابراین از نظر کنترل دما، VRF معمولاً انعطاف بیشتری ایجاد می‌کند.
در مقابل، ساختار VRF پیچیده‌تر است و هزینه اولیه و الزامات طراحی آن می‌تواند بیشتر باشد.
تفاوت ساده:
داکت اسپلیت:
یک یونیت داخلی←کانال←چند فضا
VRF:
یک سیستم مرکزی مبرد ← چند یونیت داخلی مستقل
VRF بهتر است یا داکت اسپلیت؟
هیچ پاسخ ثابتی برای تمام پروژه‌ها وجود ندارد.
اگر ساختمان تعداد محدودی فضا دارد و کنترل مستقل هر اتاق اهمیت زیادی ندارد، ممکن است داکت اسپلیت گزینه قابل بررسی باشد.
اگر تعداد فضاها زیاد است و کنترل مستقل بخش‌ها اهمیت دارد، VRF می‌تواند گزینه مناسب‌تری برای بررسی باشد.
در نهایت باید مواردی مانند:
- تعداد اتاق‌ها
- مساحت پروژه
- ساعات استفاده
- نوع کاربری
- بودجه
- فضای یونیت خارجی
- محدودیت سقف کاذب
- طول لوله‌کشی
- نیاز به کنترل مستقل
با یکدیگر بررسی شوند.
تفاوت VRF و کولر گازی چیست؟
کولر گازی معمولی اغلب شامل یک یونیت داخلی و یک یونیت خارجی است.
اگر ساختمانی دارای تعداد زیادی اتاق باشد، استفاده از اسپلیت معمولی می‌تواند به معنی نصب تعداد زیادی یونیت خارجی باشد.
در VRF چند یونیت داخلی می‌توانند به یک سیستم یونیت خارجی متصل شوند.
همچنین مدیریت ظرفیت و کنترل مرکزی در VRF پیشرفته‌تر است.
برای بررسی محصولات مربوط به سیستم‌های مستقل نیز می‌توانید صفحه کولر گازی و اسپلیت را مشاهده کنید.
تفاوت VRF و چیلر چیست؟
این دو سیستم معماری متفاوتی دارند.
در VRF، مبرد مستقیماً بین یونیت خارجی و یونیت‌های داخلی گردش می‌کند.
در سیستم چیلر، دستگاه ابتدا آب سرد تولید می‌کند و سپس این آب سرد به تجهیزاتی مانند فن کویل یا هواساز ارسال می‌شود.
به‌صورت ساده:
VRF ← انتقال سرمایش با مبرد
چیلر ← انتقال سرمایش با آب سرد
برای توضیح کامل‌تر ساختار سیستم چیلر می‌توانید مقاله چیلر چیست و چگونه کار می‌کند؟ را ببینید.
VRF بهتر است یا چیلر؟
این مقایسه کاملاً به ابعاد و شرایط پروژه بستگی دارد.
در برخی پروژه‌های متوسط و چندفضایی VRF می‌تواند مزایای اجرایی و کنترلی خوبی داشته باشد.
در پروژه‌های بزرگ‌تر یا پروژه‌هایی که سیستم آب سرد مرکزی از ابتدا طراحی شده است، چیلر می‌تواند گزینه مناسب‌تری باشد.
نباید فقط بر اساس ظرفیت اسمی یا قیمت خرید اولیه تصمیم گرفت.
زیرساخت پروژه، طول عمر مورد انتظار، نگهداری، نوع کاربری، مصرف انرژی و شرایط اجرا باید هم‌زمان بررسی شوند.
ظرفیت VRF چگونه انتخاب می‌شود؟
انتخاب ظرفیت VRF صرفاً با متراژ ساختمان انجام نمی‌شود.
ابتدا باید بار سرمایشی فضاهای مختلف محاسبه شود.
عوامل مؤثر شامل:
- متراژ هر فضا
- ارتفاع سقف
- سطح پنجره‌ها
- جهت تابش
- عایق ساختمان
- تعداد افراد
- تجهیزات داخلی
- نوع کاربری
- شرایط آب‌وهوایی
- ساعات بهره‌برداری
سپس ظرفیت یونیت‌های داخلی و مجموعه یونیت خارجی بر اساس نتایج محاسبات انتخاب می‌شود.
برای پروژه‌هایی که ظرفیت هنوز مشخص نیست، صفحه محاسبات و بررسی فنی سیستم‌های سرمایشی نقطه مناسبی برای بررسی پروژه است.
ضریب همزمانی در VRF چیست؟
در بسیاری از پروژه‌ها همه یونیت‌های داخلی در تمام ساعات به حداکثر ظرفیت خود نیاز ندارند.
طراحی VRF می‌تواند این موضوع را در نظر بگیرد.
اما تعیین نسبت ظرفیت یونیت‌های داخلی به یونیت خارجی باید مطابق ضوابط سازنده و شرایط واقعی پروژه انجام شود.
استفاده بیش از حد از ضریب همزمانی بدون تحلیل بار می‌تواند در ساعات پیک باعث کمبود ظرفیت شود.
مصرف برق VRF چقدر است؟
عدد ثابتی برای مصرف برق تمام سیستم‌های VRF وجود ندارد.
مصرف واقعی به موارد مختلفی وابسته است:
- ظرفیت سیستم
- راندمان دستگاه
- دمای بیرون
- تعداد یونیت‌های فعال
- دمای تنظیم‌شده
- کیفیت اجرای لوله‌کشی
- عایق ساختمان
- ساعات کارکرد
مزیت سیستم اینورتر این است که در شرایط بار جزئی می‌تواند ظرفیت کمپرسور را تنظیم کند.
اما عبارت «VRF همیشه کم‌مصرف است» ادعای دقیقی نیست؛ عملکرد انرژی باید برای پروژه واقعی بررسی شود.

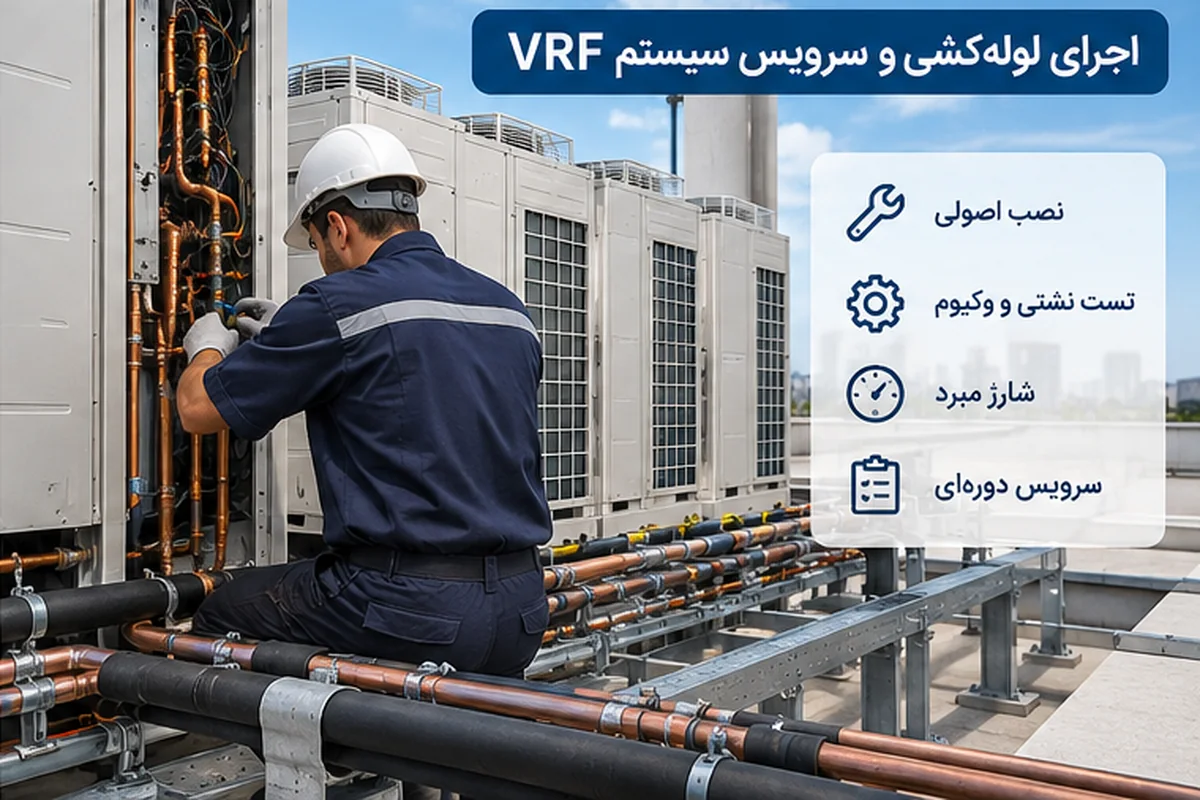

لوله‌کشی VRF چرا اهمیت دارد؟
شبکه لوله مبرد یکی از حساس‌ترین بخش‌های اجرای VRF است.
قطر نامناسب لوله، اجرای غیراصولی انشعاب، آلودگی داخل لوله، نشتی یا محدودیت‌های طول می‌توانند عملکرد سیستم را مختل کنند.
در زمان اجرا باید مواردی مانند:
- قطر لوله
- طول کل
- اختلاف ارتفاع
- انشعاب‌ها
- عایق‌کاری
- تست نشتی
- وکیوم
- شارژ مبرد
طبق مشخصات فنی سیستم انجام شوند.
نصب VRF چه مراحلی دارد؟
اجرای پروژه از جانمایی یونیت‌های خارجی و داخلی شروع می‌شود.
سپس مسیر لوله‌های مبرد، درین، برق و کنترل مشخص می‌شود.
بعد از نصب تجهیزات و اجرای لوله‌کشی، تست‌های فنی موردنیاز انجام شده و سیستم برای راه‌اندازی آماده می‌شود.
کیفیت اجرا در VRF اهمیت زیادی دارد؛ زیرا مشکلات اجرای اولیه ممکن است بعداً باعث کاهش راندمان یا خرابی تجهیزات شوند.
برای پروژه‌های اجرایی می‌توانید صفحه نصب، اجرا و راه‌اندازی تجهیزات سرمایشی را مشاهده کنید.
سرویس و نگهداری VRF
برای حفظ عملکرد سیستم، بازدید دوره‌ای یونیت‌های داخلی و خارجی اهمیت دارد.
موارد مهم شامل:
- تمیز کردن فیلترها
- بررسی کویل‌ها
- کنترل فن‌ها
- بررسی درین
- کنترل خطاهای سیستم
- بررسی اتصالات
- کنترل شرایط یونیت خارجی
- بررسی عملکرد کمپرسور
- بررسی نشتی احتمالی مبرد
فاصله سرویس بر اساس شرایط محیط، ساعات استفاده و مشخصات سیستم تعیین می‌شود.
صفحه سرویس و نگهداری تجهیزات سرمایشی نیز برای این بخش قابل لینک است.
چه زمانی VRF انتخاب مناسبی نیست؟
VRF الزاماً برای هر پروژه بهترین انتخاب نیست.
اگر ساختمان بسیار کوچک باشد، شاید یک سیستم ساده‌تر از نظر اقتصادی منطقی‌تر باشد.
در پروژه‌ای دیگر ممکن است زیرساخت آب سرد مرکزی وجود داشته باشد و استفاده از چیلر و فن کویل مناسب‌تر باشد.
در برخی ساختمان‌ها نیز محدودیت مسیر لوله‌کشی یا شرایط معماری می‌تواند اجرای VRF را دشوار کند.
بنابراین انتخاب سیستم باید پس از بررسی چند گزینه انجام شود.
هنگام خرید سیستم VRF به چه نکاتی توجه کنیم؟
مهم‌ترین موارد عبارت‌اند از:
- بار سرمایشی پروژه
- تعداد یونیت‌های داخلی
- ظرفیت یونیت خارجی
- نوع کمپرسور
- راندمان دستگاه
- محدودیت طول لوله‌ها
- اختلاف ارتفاع مجاز
- انواع یونیت داخلی قابل استفاده
- سیستم کنترل
- سطح صدا
- شرایط نصب
- خدمات و قطعات
- الزامات نگهداری
برای مشاهده این گروه می‌توانید به صفحه VRF مراجعه کنید.
سوالات متداول درباره VRF
VRF چیست؟
VRF یک سیستم تهویه مطبوع با جریان متغیر مبرد است که می‌تواند چند یونیت داخلی را به یک مجموعه یونیت خارجی متصل کند.
آیا VRF برای آپارتمان مناسب است؟
بسته به ابعاد ساختمان، تعداد فضاها و نیاز به کنترل مستقل قابل بررسی است، اما برای تمام آپارتمان‌ها بهترین انتخاب نیست.
فرق VRF با داکت اسپلیت چیست؟
داکت اسپلیت معمولاً چند فضا را با یک یونیت کانالی پوشش می‌دهد، در حالی که VRF می‌تواند برای فضاهای مختلف یونیت داخلی مستقل داشته باشد.
فرق VRF با چیلر چیست؟
در VRF مبرد به یونیت‌های داخلی منتقل می‌شود؛ در سیستم چیلر، آب سرد تولید و به فن کویل یا هواساز ارسال می‌شود.
آیا VRF مصرف برق کمی دارد؟
مصرف به طراحی، راندمان دستگاه و نحوه استفاده بستگی دارد و نمی‌توان برای همه پروژه‌ها یک حکم کلی صادر کرد.
چند یونیت داخلی به VRF وصل می‌شود؟
تعداد دقیق به مدل و ظرفیت سیستم و محدودیت‌های سازنده بستگی دارد.
جمع‌بندی
VRF یک سیستم سرمایشی پیشرفته برای پروژه‌هایی است که چند فضای مستقل دارند و کنترل جداگانه دما اهمیت دارد.
وجود یونیت‌های داخلی متنوع، تنظیم ظرفیت متناسب با نیاز و کاهش تعداد یونیت‌های خارجی از مزایای مهم آن است. در مقابل، طراحی و اجرای دقیق، هزینه اولیه و نیاز به سرویس تخصصی از مواردی هستند که پیش از انتخاب باید در نظر گرفته شوند.
برای مشاهده تجهیزات می‌توانید صفحه VRF را بررسی کنید. اگر هنوز بین VRF، داکت اسپلیت، چیلر یا سیستم دیگری مردد هستید، بهتر است شرایط پروژه ابتدا از طریق مشاوره انتخاب تجهیزات سرمایشی بررسی شود.
