مینی چیلر یک دستگاه تولید آب سرد با ساختاری نسبتاً فشرده است که برای تأمین سرمایش ساختمان‌ها و پروژه‌هایی با ظرفیت متناسب استفاده می‌شود. آب سرد تولیدشده توسط دستگاه از طریق لوله‌کشی به تجهیزاتی مانند فن کویل منتقل می‌شود و فن کویل سرمایش را به فضای داخلی ساختمان انتقال می‌دهد.
به زبان ساده، عملکرد اصلی مینی چیلر شبیه چیلر تراکمی است؛ اما ساختار آن معمولاً جمع‌وجورتر بوده و برای پروژه‌هایی استفاده می‌شود که استفاده از یک چیلر مرکزی بزرگ ضرورتی ندارد.
یکی از کاربردهای رایج مینی چیلر، تأمین سرمایش مستقل یک واحد مسکونی، ویلایی، اداری یا تجاری است. با این حال انتخاب آن صرفاً بر اساس متراژ ساختمان انجام نمی‌شود و بار سرمایشی، شرایط آب‌وهوایی، نوع کاربری و مشخصات فنی پروژه باید بررسی شوند.
برای مشاهده تجهیزات این گروه می‌توانید صفحه مینی چیلر را بررسی کنید.

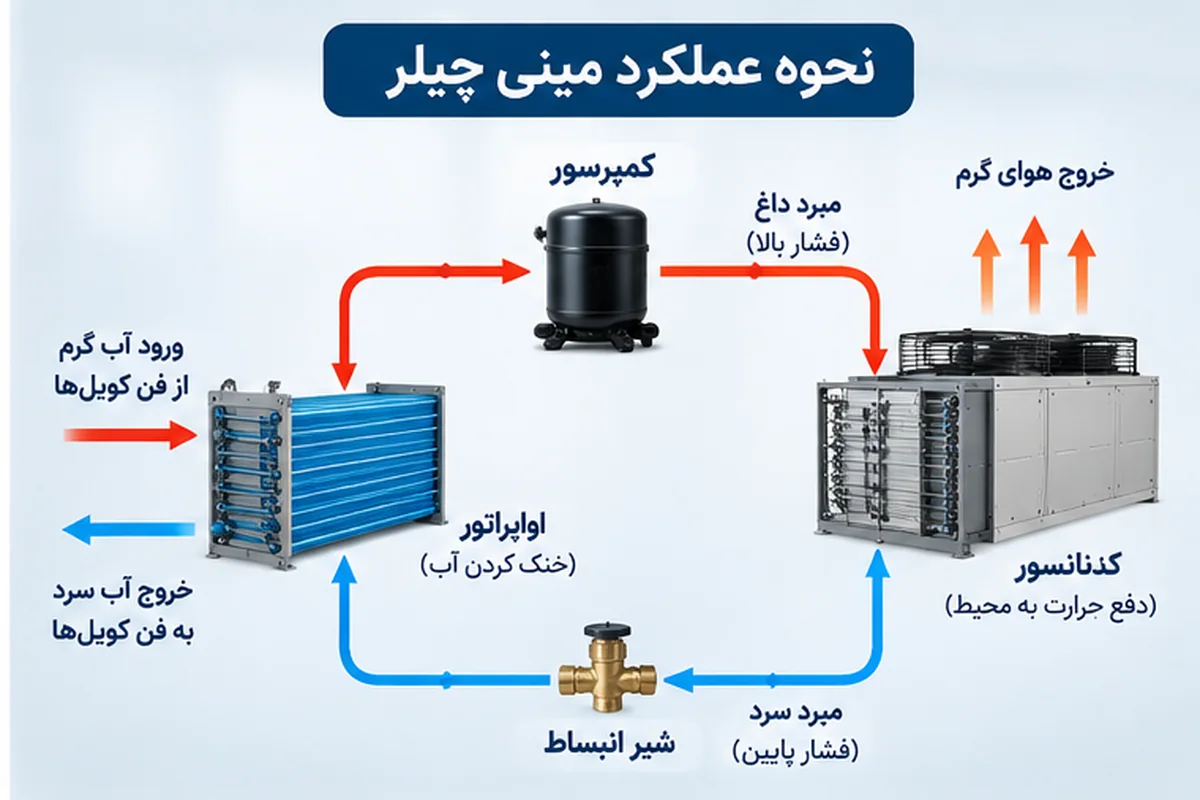

مینی چیلر چگونه کار می‌کند؟
مینی چیلر معمولاً بر اساس سیکل تبرید تراکمی کار می‌کند.
در این سیکل، مبرد بین اجزای اصلی دستگاه گردش کرده و طی چند مرحله گرمای آب سیستم را جذب و به محیط منتقل می‌کند.
به‌صورت ساده مسیر عملکرد دستگاه شامل این مراحل است:
کمپرسور←کندانسور ← شیر انبساط ← اواپراتور ← بازگشت به کمپرسور
در اواپراتور، مبرد گرمای آب در گردش را جذب می‌کند و دمای آب کاهش می‌یابد.
آب سرد تولیدشده سپس توسط پمپ در شبکه لوله‌کشی ساختمان گردش کرده و به فن کویل‌ها یا سایر تجهیزات سازگار منتقل می‌شود.
پس از جذب گرمای محیط، آب با دمای بالاتر دوباره به مینی چیلر بازمی‌گردد تا مجدداً خنک شود.
اجزای اصلی مینی چیلر چیست؟
کمپرسور
کمپرسور یکی از اصلی‌ترین اجزای سیکل تبرید است و وظیفه فشرده‌سازی و گردش مبرد را بر عهده دارد.
نوع و تعداد کمپرسورها می‌تواند در مدل‌های مختلف متفاوت باشد و روی ظرفیت، نحوه کنترل بار و عملکرد دستگاه اثر بگذارد.
کندانسور
کندانسور وظیفه دفع گرمای مبرد را بر عهده دارد.
در بسیاری از مینی چیلرهای ساختمانی، کندانسور از نوع هواخنک است و فن‌ها جریان هوا را از روی کویل کندانسور عبور می‌دهند تا گرما به محیط آزاد منتقل شود.
این ساختار یکی از دلایلی است که مینی چیلرها معمولاً در فضای باز مانند بام یا محل دارای جریان هوای مناسب نصب می‌شوند.
اواپراتور
اواپراتور جایی است که انتقال حرارت بین مبرد و آب سیستم اتفاق می‌افتد.
مبرد گرمای آب را جذب می‌کند و در نتیجه آب خنک می‌شود.
این آب سرد سپس به سمت فن کویل‌ها ارسال می‌شود.
شیر انبساط
شیر انبساط وظیفه کنترل جریان مبرد و کاهش فشار آن قبل از ورود به اواپراتور را دارد.
عملکرد صحیح این بخش برای حفظ شرایط مناسب سیکل تبرید اهمیت دارد.
پمپ آب
در برخی مینی چیلرها مجموعه هیدرولیکی مانند پمپ آب می‌تواند در ساختار دستگاه پیش‌بینی شده باشد و در برخی مدل‌ها یا پروژه‌ها این تجهیزات ممکن است جداگانه طراحی شوند.
بنابراین هنگام مقایسه دستگاه‌ها باید مشخصات واقعی هر مدل بررسی شود و صرفاً به نام «مینی چیلر» اکتفا نشود.
آب سرد مینی چیلر کجا می‌رود؟
در یک سیستم رایج، آب سرد تولیدشده توسط مینی چیلر از طریق لوله‌های رفت به فن کویل‌ها منتقل می‌شود.
فن کویل هوای اتاق را از روی کویل حاوی آب سرد عبور می‌دهد و هوای خنک‌شده را به محیط بازمی‌گرداند.
سپس آب از فن کویل خارج شده و از طریق مسیر برگشت دوباره وارد مینی چیلر می‌شود.
بنابراین:
مینی چیلر ← تولید آب سرد
فن کویل ← انتقال سرمایش به فضای ساختمان
برای آشنایی بیشتر با تجهیزات انتهایی می‌توانید صفحه فن کویل را نیز بررسی کنید.

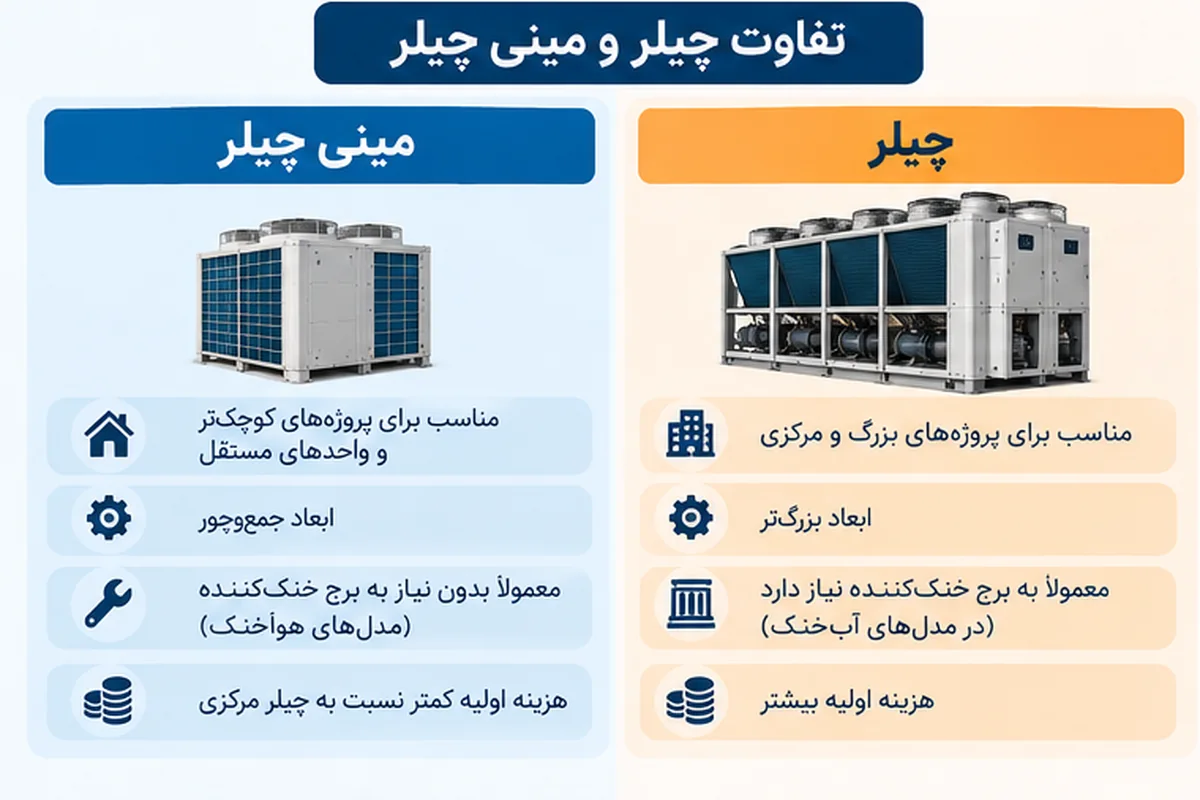

تفاوت چیلر و مینی چیلر چیست؟
از نظر اصول عملکرد، مینی چیلر و چیلر تراکمی شباهت‌های زیادی دارند؛ هر دو می‌توانند آب سرد موردنیاز سیستم سرمایشی را تولید کنند.
تفاوت اصلی بیشتر به مقیاس پروژه، ظرفیت، ساختار تجهیزات جانبی و نحوه استفاده از سیستم مربوط می‌شود. نتایج فعلی وب فارسی نیز مقایسه چیلر و مینی چیلر را یکی از محورهای اصلی جست‌وجوی کاربران نشان می‌دهد. hks-hadi.ir
ظرفیت و مقیاس پروژه
مینی چیلر معمولاً برای بارهای سرمایشی کوچک‌تر و پروژه‌های مستقل‌تر استفاده می‌شود.
چیلر مرکزی در پروژه‌های بزرگ‌تر می‌تواند چندین بخش یا واحد ساختمان را به‌صورت مرکزی پوشش دهد.
اما تعیین مرز دقیق ظرفیت تنها با یک عدد ثابت کار درستی نیست؛ زیرا مشخصات محصولات سازندگان مختلف متفاوت است.
ساختار سیستم
مینی چیلرها معمولاً به‌گونه‌ای طراحی می‌شوند که مجموعه‌ای فشرده‌تر ایجاد کنند.
در یک چیلر مرکزی ممکن است تجهیزات هیدرولیکی و جانبی پروژه به‌صورت مستقل طراحی و اجرا شوند.
استقلال واحدها
در برخی ساختمان‌ها می‌توان برای هر واحد یک مینی چیلر مستقل در نظر گرفت.
در این شرایط، هر واحد سیستم سرمایشی جداگانه خود را دارد و وابستگی آن به یک چیلر مرکزی مشترک کمتر می‌شود.
فضای نصب
مینی چیلر به دلیل ابعاد و ساختار فشرده‌تر می‌تواند برای پروژه‌هایی که امکان احداث موتورخانه بزرگ وجود ندارد قابل بررسی باشد.
البته همچنان باید فضای مناسب برای نصب، گردش هوا، سرویس و دسترسی فنی در نظر گرفته شود.
برای شناخت کامل‌تر سیستم مرکزی می‌توانید مقاله چیلر چیست و چگونه کار می‌کند؟ را مطالعه کنید.
آیا مینی چیلر برای آپارتمان مناسب است؟
در بسیاری از پروژه‌های آپارتمانی، ترکیب مینی چیلر و فن کویل می‌تواند یکی از گزینه‌های قابل بررسی باشد.
به‌خصوص زمانی که استقلال سیستم سرمایشی هر واحد اهمیت دارد.
با این حال نمی‌توان گفت مینی چیلر برای هر آپارتمانی بهترین انتخاب است.
باید مواردی مانند:
- بار سرمایشی واحد
- فضای نصب مینی چیلر
- تعداد فن کویل‌ها
- مسیر لوله‌کشی
- شرایط بام یا تراس
- سطح صدای قابل قبول
- برق در دسترس
- محدودیت‌های معماری
- شرایط آب‌وهوایی
بررسی شوند.
بنابراین عبارت‌هایی مانند «برای آپارتمان ۱۲۰ متری چه مینی چیلری بخریم؟» بدون اطلاعات تکمیلی پاسخ دقیق فنی ندارند.
مینی چیلر برای چه پروژه‌هایی مناسب است؟
بسته به ظرفیت و طراحی دستگاه، مینی چیلر می‌تواند در پروژه‌هایی مانند موارد زیر بررسی شود:
- واحدهای مسکونی
- ویلاها
- واحدهای اداری
- مطب‌ها
- فروشگاه‌ها
- فضاهای تجاری
- پروژه‌هایی که استقلال سرمایش هر واحد اهمیت دارد
اما مناسب بودن دستگاه باید برای هر پروژه جداگانه ارزیابی شود.
مزایای مینی چیلر چیست؟
استقلال سیستم سرمایش
یکی از مزایای مهم مینی چیلر این است که می‌توان برای یک واحد یا بخش مشخص، سیستم مستقلی ایجاد کرد.
این موضوع در ساختمان‌هایی که مدیریت مستقل مصرف و بهره‌برداری اهمیت دارد قابل توجه است.
امکان استفاده از چند فن کویل
یک مینی چیلر می‌تواند آب سرد موردنیاز چند فن کویل را تأمین کند.
در نتیجه می‌توان برای اتاق‌ها یا بخش‌های مختلف، فن کویل جداگانه در نظر گرفت.
کنترل مستقل فضاها
وجود فن کویل مجزا در اتاق‌ها می‌تواند امکان کنترل بهتر هر بخش را فراهم کند.
البته ساختار دقیق کنترل به طراحی و تجهیزات پروژه بستگی دارد.
ساختار نسبتاً فشرده
مینی چیلر در مقایسه با بسیاری از سیستم‌های مرکزی بزرگ، فضای نصب کمتری نیاز دارد.
عدم نیاز معمول به برج خنک کننده در مدل‌های هواخنک
در مینی چیلر هواخنک، دفع حرارت توسط هوای محیط انجام می‌شود؛ بنابراین ساختار آن مانند یک چیلر آب‌خنک وابسته به برج خنک‌کننده نیست.
معایب مینی چیلر چیست؟
نیاز به فضای مناسب در محیط بیرونی
کندانسور هواخنک برای دفع حرارت به جریان هوای مناسب نیاز دارد.
نصب دستگاه در فضای بسته یا محل نامناسب می‌تواند عملکرد آن را تحت تأثیر قرار دهد.
حساسیت به انتخاب ظرفیت
دستگاه بسیار بزرگ یا بسیار کوچک نسبت به بار واقعی پروژه می‌تواند باعث عملکرد نامطلوب شود.
بنابراین انتخاب صرفاً بر اساس متراژ توصیه نمی‌شود.
هزینه اولیه سیستم کامل
برای مقایسه اقتصادی باید علاوه بر خود مینی چیلر، فن کویل‌ها، لوله‌کشی، پمپ و تجهیزات جانبی موردنیاز پروژه نیز در نظر گرفته شوند.
نیاز به سرویس دوره‌ای
کمپرسور، کندانسور، فن‌ها، مدار آب و تجهیزات کنترلی نیاز به بازدید و نگهداری دارند.
مینی چیلر بهتر است یا داکت اسپلیت؟
این مقایسه برای بسیاری از پروژه‌های مسکونی مطرح می‌شود.
در داکت اسپلیت، یک یونیت داخلی کانالی معمولاً از طریق شبکه کانال هوا را به چند فضا توزیع می‌کند.
اما در سیستم مینی چیلر، آب سرد به فن کویل‌های مختلف فرستاده می‌شود.
بنابراین یکی از تفاوت‌های مهم به نحوه توزیع سرمایش مربوط است.
مینی چیلر + فن کویل:
آب سرد ← چند فن کویل ← کنترل فضاها
داکت اسپلیت:
مبرد ← یونیت داخلی کانالی ← کانال ← چند فضا
اگر کنترل مستقل اتاق‌ها اهمیت زیادی داشته باشد، ترکیب مینی چیلر و فن کویل می‌تواند مزیت‌هایی ایجاد کند؛ اما هزینه، زیرساخت و نوع پروژه نیز باید بررسی شوند.
مینی چیلر بهتر است یا VRF؟
هر دو سیستم می‌توانند برای پروژه‌های چندفضایی مورد بررسی قرار گیرند، اما معماری آن‌ها متفاوت است.
در مینی چیلر، آب سرد در ساختمان گردش می‌کند.
در VRF، مبرد از طریق لوله‌های مسی بین یونیت خارجی و یونیت‌های داخلی جریان دارد.
از نظر کنترل، لوله‌کشی، تجهیزات داخلی، سرویس و هزینه نیز تفاوت‌هایی وجود دارد.
بنابراین انتخاب بین این دو باید بر اساس شرایط واقعی پروژه انجام شود.
ظرفیت مینی چیلر چگونه انتخاب می‌شود؟
انتخاب ظرفیت باید بر اساس بار سرمایشی واقعی پروژه انجام شود.
عوامل مهم شامل:
- متراژ
- ارتفاع سقف
- جهت ساختمان
- سطح پنجره‌ها
- میزان تابش خورشید
- کیفیت عایق
- تعداد افراد
- تجهیزات مولد گرما
- نوع کاربری
- شرایط آب‌وهوایی محل پروژه
- ساعات استفاده
هستند.
به همین دلیل دو آپارتمان با متراژ مشابه ممکن است نیاز سرمایشی متفاوتی داشته باشند.
اگر ظرفیت هنوز مشخص نیست، صفحه محاسبات و بررسی فنی سیستم‌های سرمایشی برای بررسی شرایط پروژه مناسب است.
تن تبرید در مینی چیلر یعنی چه؟
تن تبرید یکی از واحدهای رایج بیان ظرفیت سرمایشی تجهیزات است.
هرچه ظرفیت موردنیاز پروژه بیشتر باشد، دستگاه باید توان کافی برای برداشت بار حرارتی ساختمان را داشته باشد.
اما انتخاب دستگاه فقط بر اساس عدد تن تبرید درج‌شده روی کاتالوگ کافی نیست.
ظرفیت واقعی دستگاه می‌تواند تحت تأثیر شرایط محیطی و دمای کاری قرار گیرد؛ بنابراین اطلاعات فنی سازنده نیز باید بررسی شود.
مصرف برق مینی چیلر چقدر است؟
نمی‌توان یک عدد ثابت برای مصرف برق تمام مینی چیلرها اعلام کرد.
مصرف دستگاه به عواملی مانند:
- ظرفیت
- تعداد و نوع کمپرسور
- راندمان دستگاه
- دمای هوای بیرون
- بار واقعی ساختمان
- تعداد ساعات کارکرد
- دمای آب تنظیم‌شده
- وضعیت کویل کندانسور
- عملکرد پمپ‌ها
وابسته است.
بنابراین برای مقایسه دو مینی چیلر بهتر است مشخصات توان ورودی و راندمان آن‌ها در شرایط کاری مشابه بررسی شود.
آیا مینی چیلر همیشه با تمام ظرفیت کار می‌کند؟
خیر، نحوه کنترل ظرفیت به طراحی دستگاه بستگی دارد.
در برخی دستگاه‌ها چند کمپرسور یا روش‌های کنترل ظرفیت مختلف استفاده می‌شود تا سیستم در بارهای کمتر الزاماً با تمام ظرفیت اسمی کار نکند.
نحوه دقیق عملکرد باید در مشخصات فنی همان مدل بررسی شود.
مینی چیلر کجا نصب می‌شود؟
مدل‌های هواخنک باید در محلی نصب شوند که امکان گردش آزاد هوا وجود داشته باشد.
بام، تراس یا فضای باز مناسب می‌توانند گزینه‌هایی برای جانمایی باشند؛ مشروط بر اینکه الزامات فنی رعایت شوند.
در محل نصب باید موارد زیر در نظر گرفته شود:
- فضای کافی اطراف دستگاه
- مسیر صحیح ورود و خروج هوا
- دسترسی سرویس
- استحکام محل نصب
- کنترل ارتعاش
- فاصله مناسب از موانع
- ملاحظات صدا
قرار دادن دستگاه در محل نامناسب می‌تواند باعث گردش مجدد هوای گرم و افت عملکرد شود.

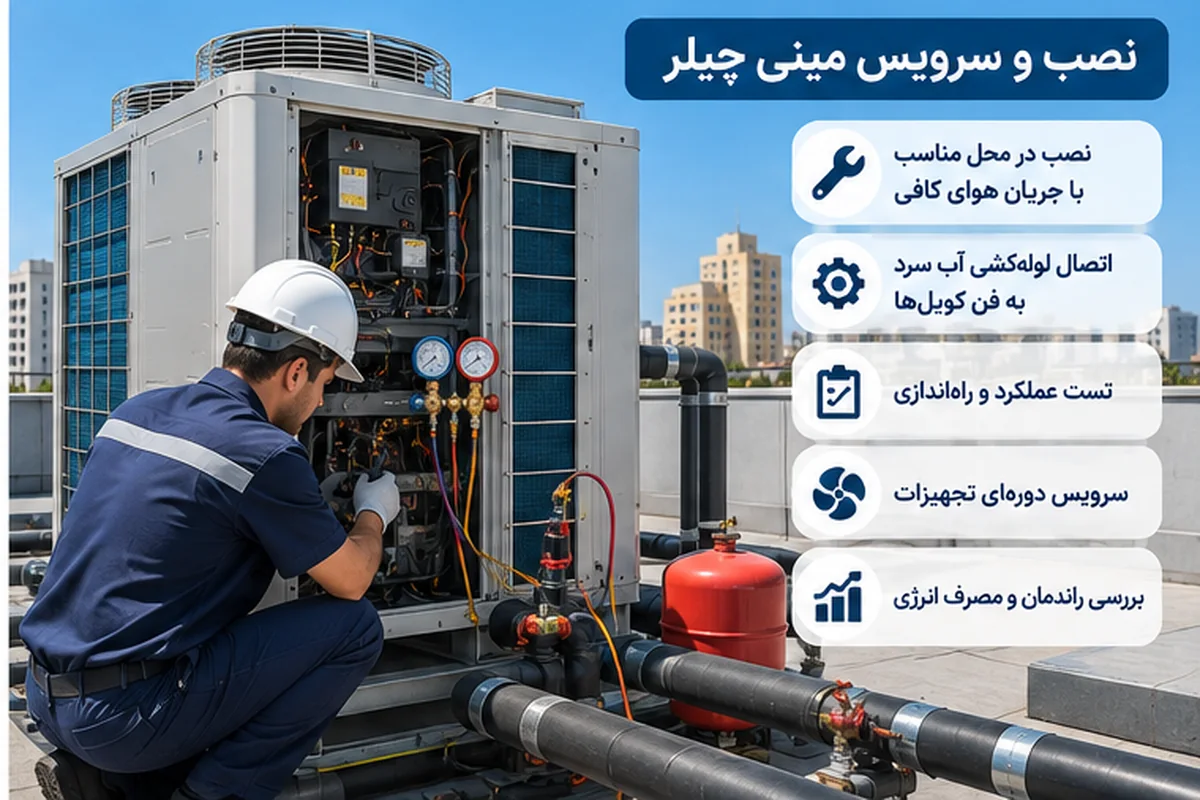

نصب مینی چیلر چه نکاتی دارد؟
بعد از جانمایی دستگاه، سیستم لوله‌کشی آب سرد باید به فن کویل‌ها متصل شود.
مواردی مانند:
- قطر لوله‌ها
- عایق‌کاری
- پمپ
- هواگیری
- شیرآلات
- کنترل جریان
- تخلیه
- برق و کنترل
باید مطابق طراحی پروژه اجرا شوند.
قبل از راه‌اندازی نیز بررسی اتصالات، جریان آب و تنظیمات دستگاه ضروری است.
برای پروژه‌های اجرایی می‌توانید صفحه نصب، اجرا و راه‌اندازی تجهیزات سرمایشی را مشاهده کنید.
سرویس و نگهداری مینی چیلر
سرویس دوره‌ای به حفظ عملکرد دستگاه و شناسایی مشکلات احتمالی کمک می‌کند.
برخی موارد قابل بررسی عبارت‌اند از:
- تمیزی کندانسور
- عملکرد فن‌ها
- شرایط کمپرسور
- مدار آب
- پمپ
- فشار و جریان آب
- اتصالات
- سیستم کنترل
- خطاهای دستگاه
- شرایط عایق‌کاری
زمان و جزئیات سرویس باید با توجه به مشخصات دستگاه و شرایط بهره‌برداری تعیین شود.
برای درخواست خدمات مرتبط می‌توانید صفحه سرویس و نگهداری تجهیزات سرمایشی را نیز ببینید.
چرا مینی چیلر خوب خنک نمی‌کند؟
کاهش سرمایش می‌تواند دلایل متعددی داشته باشد.
برای مثال:
- انتخاب ظرفیت نامناسب
- کثیفی کندانسور
- جریان هوای ناکافی
- مشکل در مدار آب
- دبی نامناسب
- تنظیمات اشتباه
- مشکل کمپرسور یا سیستم تبرید
- ایراد پمپ
- وجود هوا در مدار
بنابراین قبل از هرگونه تعویض قطعه، علت اصلی باید بررسی شود.
هنگام خرید مینی چیلر به چه نکاتی توجه کنیم؟
قیمت تنها معیار انتخاب نیست.
موارد مهم شامل:
- ظرفیت واقعی
- شرایط طراحی
- نوع و تعداد کمپرسورها
- راندمان
- سطح صدای دستگاه
- ابعاد
- مشخصات برق
- شرایط کندانسور
- تجهیزات هیدرولیکی همراه
- نوع کنترل
- محل نصب
- دسترسی به قطعات
- شرایط سرویس
است.
برای بررسی دستگاه‌ها می‌توانید وارد دسته مینی چیلر شوید.
سوالات متداول درباره مینی چیلر
مینی چیلر چیست؟
مینی چیلر دستگاهی فشرده برای تولید آب سرد موردنیاز سیستم سرمایشی است که معمولاً آب سرد را به فن کویل‌های ساختمان منتقل می‌کند.
آیا مینی چیلر برای آپارتمان مناسب است؟
در بسیاری از پروژه‌های آپارتمانی قابل بررسی است، اما ظرفیت، فضای نصب، شرایط برق، تعداد فن کویل‌ها و نیاز واقعی ساختمان باید ارزیابی شوند.
تفاوت چیلر و مینی چیلر چیست؟
اصول تولید آب سرد مشابه است، اما معمولاً در ظرفیت، ابعاد، مقیاس پروژه و نحوه طراحی تجهیزات جانبی تفاوت دارند.
آیا مینی چیلر به برج خنک کننده نیاز دارد؟
مدل‌های هواخنک معمولاً به برج خنک‌کننده نیاز ندارند.
آیا مینی چیلر به فن کویل نیاز دارد؟
برای انتقال سرمایش به فضای ساختمان معمولاً از تجهیزات انتهایی مانند فن کویل استفاده می‌شود.
ظرفیت مینی چیلر را می‌توان از روی متراژ مشخص کرد؟
متراژ یکی از عوامل است، اما برای انتخاب دقیق باید بار سرمایشی محاسبه شود.
مینی چیلر بهتر است یا داکت اسپلیت؟
به تعداد فضاها، نیاز به کنترل مستقل، زیرساخت ساختمان، هزینه و شرایط پروژه بستگی دارد.
جمع‌بندی
مینی چیلر یک سیستم تولید آب سرد فشرده است که می‌تواند در پروژه‌های مسکونی، اداری، تجاری و برخی کاربردهای دیگر برای تأمین سرمایش مورد استفاده قرار گیرد.
این دستگاه معمولاً در کنار فن کویل‌ها کار می‌کند و یکی از مزایای آن امکان ایجاد سیستم سرمایشی مستقل برای یک واحد یا بخش مشخص ساختمان است.
با این حال، ظرفیت دستگاه نباید فقط بر اساس متراژ یا توصیه عمومی انتخاب شود. بار سرمایشی، شرایط اقلیمی، تعداد فن کویل‌ها، محل نصب و مشخصات فنی دستگاه همگی باید بررسی شوند.
برای مشاهده گزینه‌های موجود می‌توانید صفحه مینی چیلر را بررسی کنید و اگر ظرفیت یا نوع سیستم هنوز مشخص نیست، از مشاوره انتخاب و خرید تجهیزات سرمایشی استفاده کنید.
