انتخاب ظرفیت چیلر یکی از مهم‌ترین مراحل طراحی یک سیستم سرمایش مرکزی است. چیلری که ظرفیت آن کمتر از نیاز واقعی پروژه باشد، در ساعات اوج بار نمی‌تواند سرمایش کافی تأمین کند و دستگاهی که بیش از حد بزرگ انتخاب شود نیز الزاماً انتخاب بهتری نیست.

به همین دلیل محاسبه ظرفیت چیلر نباید فقط بر اساس متراژ ساختمان انجام شود. شرایط اقلیمی، نوع کاربری، تعداد افراد، سطح شیشه، تابش خورشید، تجهیزات داخل ساختمان، هوای تازه و بسیاری از پارامترهای دیگر روی بار سرمایشی تأثیر دارند.

در این مقاله توضیح می‌دهیم ظرفیت چیلر چگونه تعیین می‌شود، تن تبرید به چه معناست و هنگام انتخاب دستگاه باید چه عواملی بررسی شوند.

برای مشاهده تجهیزات این گروه نیز می‌توانید صفحه چیلر را بررسی کنید.

ظرفیت چیلر چیست؟

ظرفیت چیلر نشان می‌دهد دستگاه در یک بازه زمانی مشخص چه مقدار گرما را می‌تواند از آب سیستم سرمایشی خارج کند.

این ظرفیت معمولاً با واحدهایی مانند:

• تن تبرید یا TR
• کیلووات سرمایشی
• BTU/h

بیان می‌شود.

در بازار ایران، تن تبرید یکی از رایج‌ترین واحدها برای بیان ظرفیت چیلر است.

هر یک تن تبرید تقریباً معادل:

3.517 کیلووات سرمایش

یا:

12000 BTU/h

است.

بنابراین برای مثال یک چیلر 100 تن تبرید، در شرایط نامی ظرفیت سرمایشی بسیار بیشتری نسبت به یک مینی چیلر چند تن تبریدی دارد؛ اما ظرفیت درج‌شده در کاتالوگ باید با شرایط واقعی طراحی پروژه نیز تطبیق داده شود.

تن تبرید چیست؟

تن تبرید یا Ton of Refrigeration واحدی برای بیان ظرفیت سرمایشی است.

این اصطلاح تاریخی از مقدار سرمایش موردنیاز برای تبدیل یک تن یخ در مدت مشخص گرفته شده است، اما امروزه به‌عنوان یک واحد استاندارد ظرفیت سرمایشی استفاده می‌شود.

به زبان ساده:

هرچه بار سرمایشی پروژه بیشتر باشد، ظرفیت موردنیاز چیلر نیز افزایش پیدا می‌کند.

اما این موضوع به این معنی نیست که باید همیشه دستگاهی با بیشترین ظرفیت ممکن خریداری شود.

هدف، انتخاب ظرفیتی است که با بار واقعی پروژه و شرایط بهره‌برداری هماهنگ باشد.

محاسبه ظرفیت چیلر از کجا شروع می‌شود؟

اولین مرحله، محاسبه بار سرمایشی ساختمان است.

بار سرمایشی مقدار گرمایی است که برای حفظ دمای مناسب باید از فضای ساختمان خارج شود.

این گرما می‌تواند از منابع مختلف وارد ساختمان شود؛ از جمله تابش خورشید، دیوارها و سقف، افراد حاضر در فضا، سیستم روشنایی، تجهیزات الکتریکی و هوای تازه‌ای که وارد ساختمان می‌شود.

پس قبل از انتخاب چیلر باید ابتدا مشخص شود که ساختمان در بدترین شرایط طراحی چه میزان سرمایش نیاز دارد.

چه عواملی روی ظرفیت چیلر تأثیر دارند؟

متراژ تنها یکی از عوامل مؤثر است.

دو ساختمان با متراژ کاملاً یکسان ممکن است به دلیل شرایط متفاوت، بار سرمایشی کاملاً متفاوتی داشته باشند.

برای مثال یک واحد اداری با نمای شیشه‌ای و تعداد زیاد کاربر ممکن است بار سرمایشی بیشتری از یک فضای مشابه با پنجره‌های محدود داشته باشد.

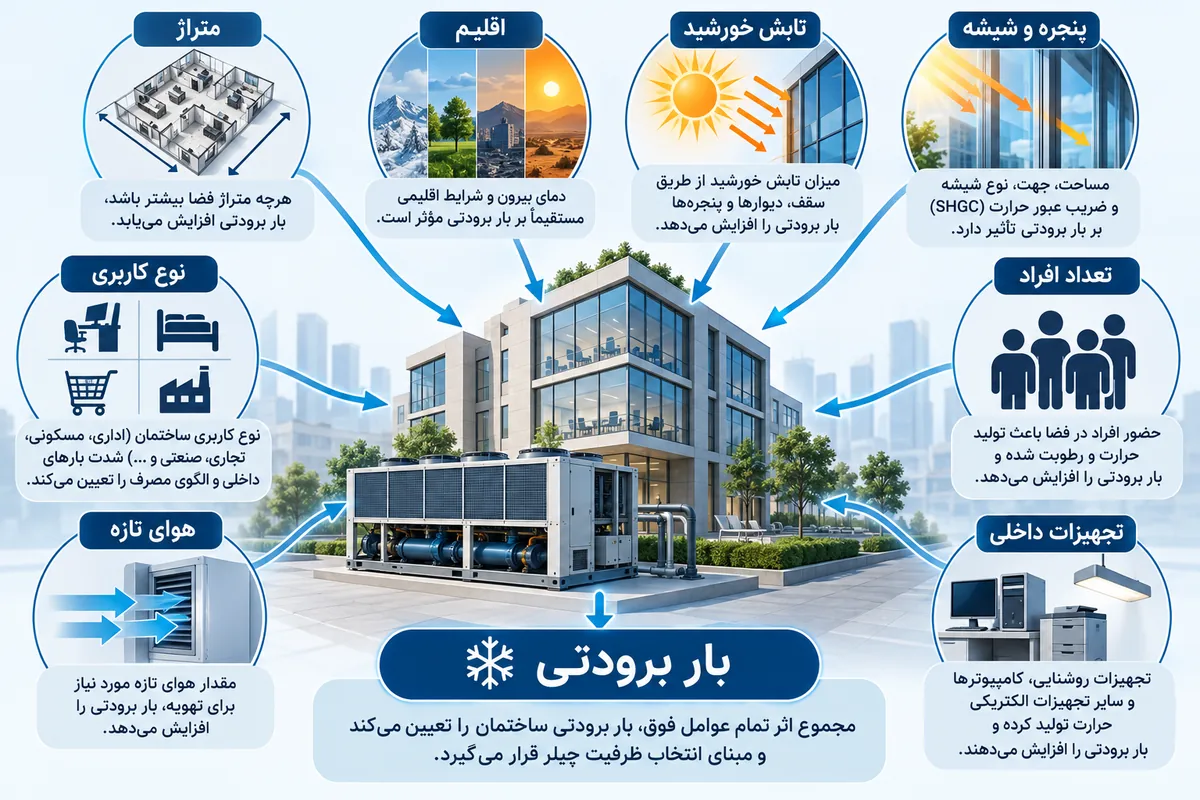

عوامل مهم در محاسبه شامل متراژ و ارتفاع سقف، شهر و شرایط اقلیمی، جهت جغرافیایی ساختمان، میزان شیشه و تابش خورشید، کیفیت عایق، تعداد افراد، تجهیزات الکتریکی، روشنایی، نوع کاربری، ساعات فعالیت و مقدار هوای تازه موردنیاز هستند.

آیا می‌توان ظرفیت چیلر را فقط از روی متراژ محاسبه کرد؟

برای برآورد بسیار اولیه ممکن است از ضرایب تقریبی متراژ استفاده شود، اما این روش برای انتخاب نهایی دستگاه قابل اتکا نیست.

برای مثال ممکن است دو ساختمان 1000 مترمربعی داشته باشیم.

ساختمان اول یک فضای مسکونی با شیشه محدود و عایق مناسب باشد.

ساختمان دوم یک مجموعه اداری با تعداد زیاد کاربران، تجهیزات کامپیوتری و نمای شیشه‌ای باشد.

حتی با متراژ یکسان، بار سرمایشی آن‌ها می‌تواند تفاوت قابل توجهی داشته باشد.

بنابراین عبارت‌هایی مانند:

«برای 1000 متر چند تن چیلر لازم است؟»

بدون اطلاعات بیشتر پاسخ دقیق مهندسی ندارند.

فرمول ساده محاسبه ظرفیت چیلر با دبی آب

اگر دبی آب سرد و اختلاف دمای رفت و برگشت سیستم مشخص باشد، می‌توان ظرفیت سرمایشی سمت آب را محاسبه کرد.

فرمول تقریبی در واحدهای SI:

Q (kW) = 1.163 × دبی آب (m³/h) × ΔT

در این رابطه:

Q ظرفیت سرمایشی بر حسب کیلووات است.

دبی آب بر حسب مترمکعب بر ساعت است.

ΔT اختلاف دمای آب رفت و برگشت بر حسب درجه سانتی‌گراد است.

برای تبدیل ظرفیت به تن تبرید:

TR = Q ÷ 3.517

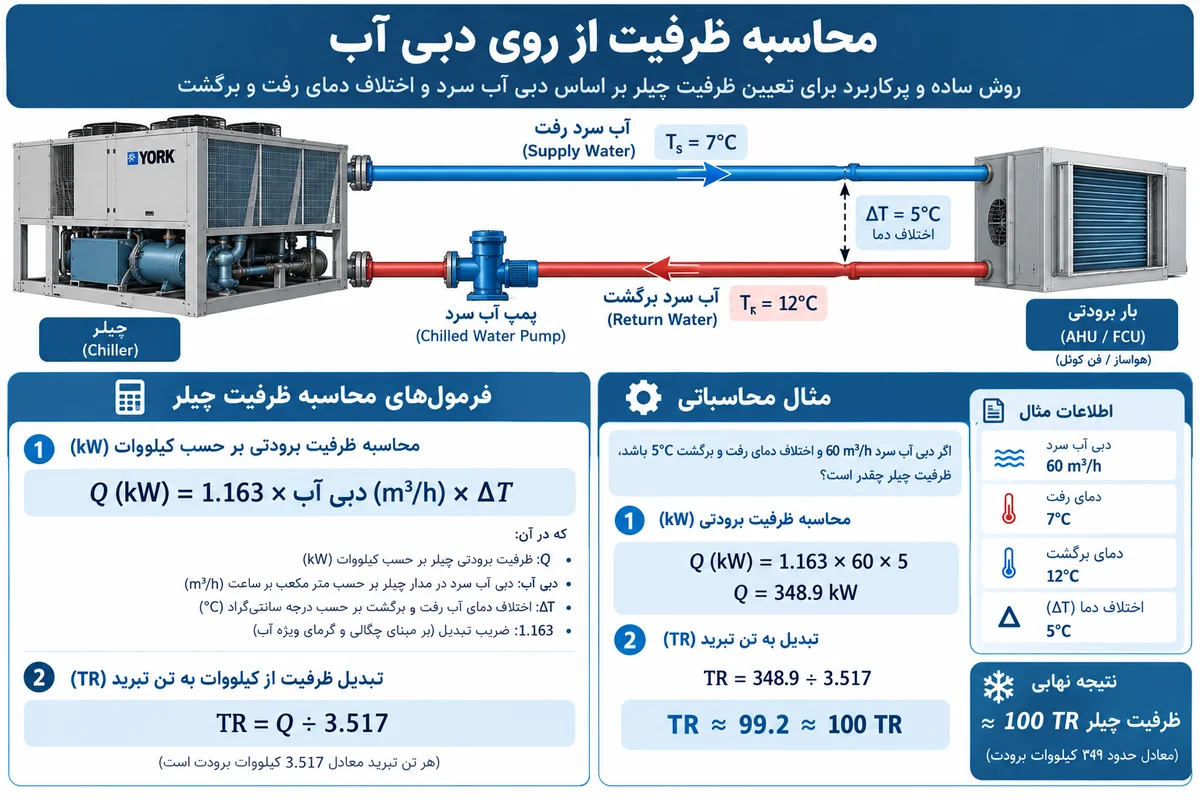

مثال محاسبه ظرفیت چیلر از روی دبی آب

فرض کنیم در یک پروژه:

دبی آب سرد = 60 مترمکعب بر ساعت

اختلاف دمای آب رفت و برگشت = 5 درجه سانتی‌گراد

بنابراین:

Q = 1.163 × 60 × 5

ظرفیت تقریباً برابر می‌شود با:

348.9 کیلووات

اگر این عدد را به تن تبرید تبدیل کنیم:

348.9 ÷ 3.517 ≈ 99 تن تبرید

پس ظرفیت سرمایشی سمت آب تقریباً 100 تن تبرید خواهد بود.

البته این محاسبه به این معنی نیست که بدون بررسی سایر شرایط، باید مستقیماً یک چیلر 100 تن انتخاب شود. شرایط طراحی، افت ظرفیت در دمای محیط و مشخصات واقعی دستگاه نیز باید بررسی شوند.

اختلاف دمای آب چیلر چه اهمیتی دارد؟

در بسیاری از سیستم‌های متداول آب سرد، اختلاف دمای رفت و برگشت در محدوده مشخصی طراحی می‌شود.

برای مثال ممکن است آب با دمای حدود 7 درجه سانتی‌گراد از چیلر خارج شود و با دمای حدود 12 درجه بازگردد.

در این مثال اختلاف دما حدود 5 درجه سانتی‌گراد است.

اما این اعداد برای همه پروژه‌ها ثابت نیستند.

طراحی کویل فن کویل یا هواساز، دبی آب و شرایط سیستم می‌توانند مقادیر متفاوتی ایجاد کنند.

برای آشنایی با نحوه عملکرد کل سیستم می‌توانید مقاله چیلر چیست و چگونه کار می‌کند؟ را نیز مطالعه کنید.

بار محسوس و بار نهان چیست؟

بار سرمایشی فقط به کاهش دمای هوا مربوط نیست.

بخشی از بار مربوط به گرمای محسوس است؛ یعنی گرمایی که باعث افزایش دمای محیط می‌شود.

بخش دیگری نیز می‌تواند مربوط به بار نهان باشد که با رطوبت هوا ارتباط دارد.

برای مثال ورود هوای تازه در یک شهر گرم و مرطوب علاوه بر دما، رطوبت بیشتری نیز وارد سیستم می‌کند.

به همین دلیل شرایط آب‌وهوایی محل پروژه در محاسبات واقعی اهمیت زیادی دارد.

تأثیر شهر پروژه بر ظرفیت چیلر

یک چیلر با ظرفیت اسمی مشخص ممکن است در شرایط محیطی مختلف عملکرد یکسانی نداشته باشد.

دمای هوای بیرون در چیلر هواخنک اهمیت زیادی دارد.

هرچه دمای محیط بالاتر رود، شرایط کاری کندانسور سخت‌تر می‌شود و ظرفیت واقعی دستگاه می‌تواند تغییر کند.

بنابراین دستگاهی که برای تهران انتخاب می‌شود الزاماً با همان مشخصات برای شهری با اقلیم بسیار گرم مناسب نیست.

برای چیلرهای آب‌خنک نیز پارامترهایی مانند شرایط برج خنک‌کننده و دمای حباب مرطوب محیط اهمیت پیدا می‌کنند.

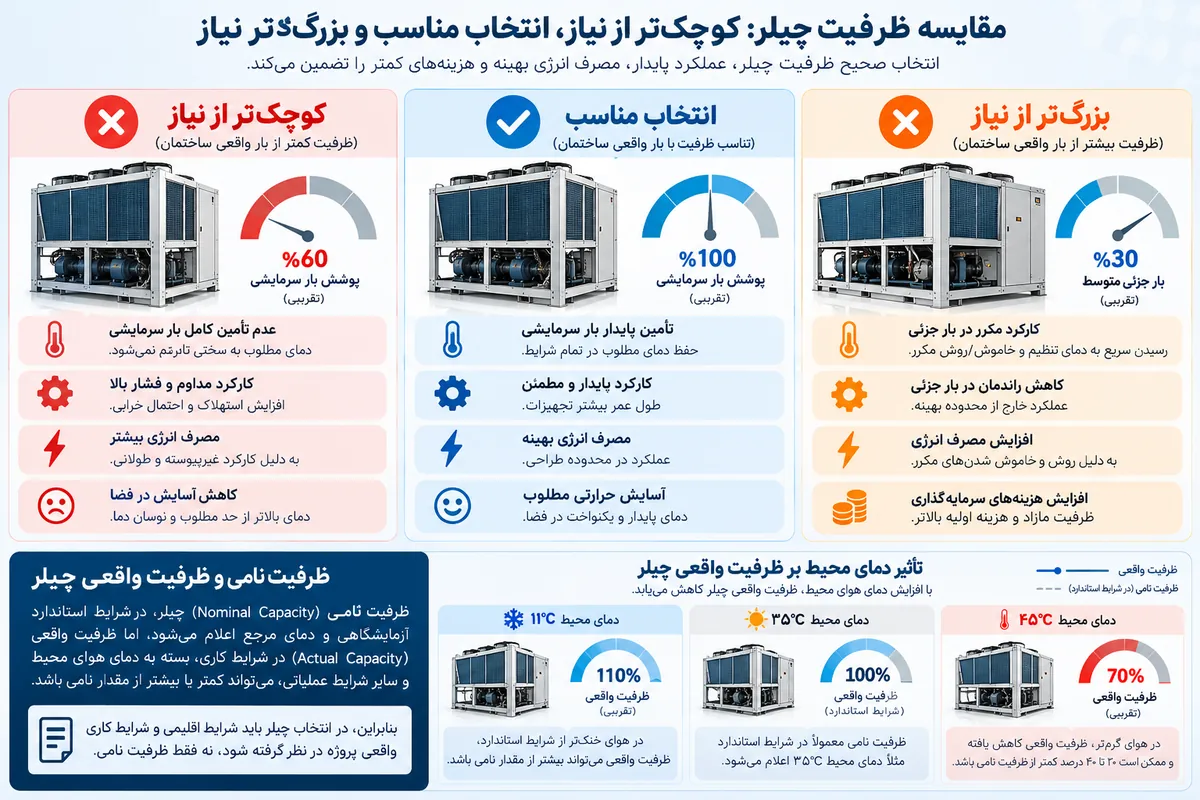

ظرفیت نامی و ظرفیت واقعی چیلر چه تفاوتی دارند؟

یکی از نکات مهم هنگام خرید چیلر این است که صرفاً عدد ظرفیت درج‌شده در نام دستگاه بررسی نشود.

ظرفیت اعلام‌شده معمولاً برای شرایط مشخصی از دمای محیط، دمای آب و شرایط کاری محاسبه شده است.

اگر شرایط پروژه با شرایط کاتالوگ متفاوت باشد، ظرفیت واقعی دستگاه نیز می‌تواند متفاوت شود.

بنابراین در انتخاب نهایی بهتر است جدول عملکرد یا Performance Data سازنده بررسی شود.

آیا باید ظرفیت چیلر را بیشتر از محاسبات انتخاب کنیم؟

اضافه کردن یک ضریب اطمینان بسیار بزرگ به ظرفیت، همیشه تصمیم درستی نیست.

در گذشته گاهی دستگاه‌ها به‌صورت محافظه‌کارانه و با ظرفیت بسیار بیشتر از بار واقعی انتخاب می‌شدند.

Oversize کردن بیش از حد دستگاه می‌تواند باعث افزایش هزینه اولیه و نامتناسب شدن عملکرد سیستم شود.

ضریب اطمینان باید منطقی و بر اساس عدم قطعیت‌های واقعی پروژه باشد، نه اینکه بدون محاسبه مثلاً 20 یا 30 درصد به ظرفیت اضافه شود.

چیلر بزرگ‌تر بهتر است؟

خیر.

انتخاب یک دستگاه بزرگ‌تر صرفاً برای اینکه «کم نیاورد» می‌تواند مشکلاتی ایجاد کند.

هزینه خرید بیشتر، تجهیزات جانبی بزرگ‌تر و عملکرد نامناسب در بارهای پایین از جمله موضوعاتی هستند که باید در نظر گرفته شوند.

در مقابل، چیلر کوچک‌تر از نیاز نیز ممکن است در گرم‌ترین ساعات نتواند دمای آب موردنیاز را تأمین کند.

هدف طراحی، رسیدن به ظرفیت متناسب است.

انتخاب تعداد چیلرها در پروژه

در پروژه‌های بزرگ الزاماً تمام ظرفیت سرمایشی توسط یک دستگاه تأمین نمی‌شود.

برای مثال به‌جای یک چیلر بسیار بزرگ ممکن است چند دستگاه با ظرفیت کمتر در نظر گرفته شوند.

این طراحی می‌تواند امکان Stage کردن ظرفیت و بهره‌برداری از بخشی از تجهیزات در بارهای کم را فراهم کند.

همچنین در برخی پروژه‌ها موضوع Redundancy یا وجود ظرفیت پشتیبان اهمیت دارد.

تعداد دستگاه‌ها باید بر اساس نوع پروژه، الگوی بار، محدودیت فضا، بودجه و اهمیت پایداری سیستم تعیین شود.

Part Load چیست و چرا مهم است؟

چیلر در تمام ساعات سال با صد درصد ظرفیت کار نمی‌کند.

در بسیاری از ساعات، ساختمان تنها بخشی از حداکثر بار سرمایشی خود را نیاز دارد.

به این وضعیت بار جزئی یا Part Load گفته می‌شود.

به همین دلیل هنگام مقایسه چیلرها بهتر است فقط راندمان در نقطه ظرفیت کامل بررسی نشود.

نحوه عملکرد دستگاه در بارهای جزئی نیز می‌تواند در مصرف انرژی سالانه اهمیت زیادی داشته باشد.

ظرفیت چیلر هواخنک چگونه انتخاب می‌شود؟

در چیلر هواخنک، شرایط دمای هوای بیرون تأثیر مستقیمی بر عملکرد دستگاه دارد.

پس از محاسبه بار سرمایشی، باید بررسی شود دستگاه انتخاب‌شده در دمای طراحی شهر پروژه چه ظرفیتی ارائه می‌دهد.

برای مثال صرف اینکه روی کاتالوگ نوشته شده «100 تن» کافی نیست؛ باید مشخص شود این ظرفیت در چه دمای محیطی و با چه دمای آب سردی اعلام شده است.

برای مشاهده این گروه می‌توانید صفحه چیلر هوا خنک را بررسی کنید.

ظرفیت چیلر آب خنک چگونه انتخاب می‌شود؟

در چیلر آب‌خنک علاوه بر بار ساختمان، شرایط آب کندانسور و برج خنک‌کننده نیز اهمیت دارند.

دمای آب ورودی به کندانسور مستقیماً روی عملکرد دستگاه اثر می‌گذارد.

بنابراین چیلر، برج خنک‌کننده، پمپ‌ها و مدار آب کندانسور باید به‌عنوان یک سیستم هماهنگ بررسی شوند.

مقاله [برج خنک کننده چیست و چگونه کار می‌کند؟] نیز می‌تواند به این بخش لینک شود.

ارتباط ظرفیت چیلر و فن کویل

ظرفیت چیلر باید بتواند مجموع بار سرمایشی تجهیزات انتهایی پروژه را تأمین کند.

اما جمع ساده ظرفیت اسمی تمام فن کویل‌ها همیشه روش صحیح محاسبه بار ساختمان نیست.

ممکن است فن کویل‌ها با ظرفیت‌هایی انتخاب شده باشند که مجموع ظرفیت نامی آن‌ها از بار همزمان ساختمان بیشتر باشد.

بنابراین بار همزمان واقعی پروژه باید مبنای انتخاب سیستم مرکزی باشد.

برای شناخت این تجهیز می‌توانید صفحه فن کویل را مشاهده کنید.

ضریب همزمانی در انتخاب چیلر

در برخی پروژه‌ها تمام بخش‌های ساختمان دقیقاً در یک لحظه به بیشترین ظرفیت سرمایشی نیاز ندارند.

این موضوع می‌تواند در طراحی سیستم مرکزی اثرگذار باشد.

اما ضریب همزمانی نباید به‌صورت حدسی تعیین شود.

نوع ساختمان، ساعات فعالیت بخش‌ها و الگوی بهره‌برداری باید بررسی شوند.

برای مثال رفتار یک هتل با یک ساختمان اداری یا مرکز تجاری یکسان نیست.

ظرفیت چیلر ساختمان اداری

در ساختمان اداری، تجهیزات الکتریکی، کامپیوترها، روشنایی، تعداد کارکنان و هوای تازه می‌توانند سهم قابل توجهی از بار سرمایشی داشته باشند.

همچنین ساعات فعالیت معمولاً الگوی مشخصی دارند.

به همین دلیل محاسبه صرفاً بر اساس مساحت ساختمان می‌تواند خطای قابل توجهی داشته باشد.

ظرفیت چیلر ساختمان مسکونی

در پروژه مسکونی، تعداد ساکنان، جهت واحدها، تعداد پنجره‌ها، طبقه آخر بودن، سطح شیشه و کیفیت عایق اهمیت دارند.

حتی دو واحد در یک ساختمان ممکن است بار سرمایشی متفاوتی داشته باشند.

در پروژه‌های کوچک‌تر نیز ممکن است به‌جای چیلر مرکزی، استفاده از مینی چیلر برای هر واحد یا بخش پروژه بررسی شود.

ظرفیت چیلر پروژه صنعتی

در پروژه صنعتی شرایط می‌تواند بسیار متفاوت باشد.

علاوه بر سرمایش فضای ساختمان، ممکن است بار ناشی از ماشین‌آلات، فرآیند تولید یا تجهیزات صنعتی نیز وجود داشته باشد.

در چنین پروژه‌هایی محاسبات باید بر اساس اطلاعات واقعی فرآیند انجام شوند و استفاده از ضرایب عمومی ساختمانی می‌تواند کاملاً اشتباه باشد.

چه اطلاعاتی برای محاسبه ظرفیت چیلر لازم است؟

برای یک بررسی مهندسی، اطلاعات اولیه پروژه اهمیت زیادی دارد. معمولاً مشخصات معماری و کاربری ساختمان، شهر پروژه، مساحت و ارتفاع فضاها، تعداد افراد، شیشه و جهت ساختمان، تجهیزات داخلی، هوای تازه، ساعات بهره‌برداری و شرایط مورد انتظار از سیستم جمع‌آوری می‌شوند.

اگر سیستم موجود باشد، اطلاعاتی مانند دبی آب، دمای رفت و برگشت و مشخصات تجهیزات فعلی نیز می‌توانند در ارزیابی استفاده شوند.

نرم افزار محاسبه ظرفیت چیلر

در پروژه‌های حرفه‌ای، بار سرمایشی می‌تواند با نرم‌افزارهای تخصصی محاسبات تأسیسات بررسی شود.

نرم‌افزار امکان تحلیل دقیق‌تر بارهای مختلف و تغییر آن‌ها در ساعات متفاوت روز را فراهم می‌کند.

اما نرم‌افزار جای اطلاعات صحیح پروژه و قضاوت مهندسی را نمی‌گیرد.

ورودی اشتباه می‌تواند حتی با بهترین نرم‌افزار نیز خروجی نادرست ایجاد کند.

بعد از محاسبه ظرفیت، چه چیلری انتخاب کنیم؟

بعد از مشخص شدن بار سرمایشی، هنوز انتخاب تمام نشده است.

باید مشخص شود چه نوع چیلری برای پروژه مناسب‌تر است.

موضوعاتی مانند:

• هواخنک یا آب‌خنک
• نوع کمپرسور
• تعداد مدارهای تبرید
• راندمان
• میزان صدا
• شرایط برق
• فضای نصب
• شرایط اقلیمی
• نگهداری
• هزینه اولیه و بهره‌برداری

در تصمیم نهایی نقش دارند.

برای همین ظرفیت مناسب تنها یکی از مراحل انتخاب چیلر است.

چه زمانی به محاسبات تخصصی نیاز داریم؟

هرچه پروژه بزرگ‌تر یا پیچیده‌تر باشد، اهمیت محاسبات دقیق بیشتر می‌شود.

برای پروژه‌های تجاری، اداری، صنعتی و ساختمان‌هایی که سرمایه قابل توجهی برای تجهیزات سرمایشی صرف می‌کنند، انتخاب بر اساس یک جدول عمومی متراژ منطقی نیست.

کیمیا تجارت تهویه برای پروژه‌هایی که ظرفیت دستگاه هنوز مشخص نشده، امکان محاسبات و بررسی فنی سیستم‌های سرمایشی و بررسی گزینه‌های مناسب پروژه را در نظر گرفته است.

سوالات متداول درباره محاسبه ظرفیت چیلر

هر تن چیلر چند کیلووات است؟

یک تن تبرید تقریباً معادل 3.517 کیلووات ظرفیت سرمایشی است.

برای هر مترمربع چند تن چیلر لازم است؟

عدد ثابتی برای تمام ساختمان‌ها وجود ندارد. بار سرمایشی به اقلیم، کاربری، پنجره‌ها، افراد، تجهیزات، عایق و بسیاری از عوامل دیگر وابسته است.

آیا ظرفیت چیلر را می‌توان از روی دبی آب محاسبه کرد؟

اگر دبی آب و اختلاف دمای رفت و برگشت مشخص باشد، می‌توان ظرفیت انتقال حرارت سمت آب را محاسبه کرد.

چیلر بزرگ‌تر از نیاز بهتر است؟

خیر. Oversize کردن بیش از حد می‌تواند هزینه اولیه را افزایش دهد و شرایط بهره‌برداری سیستم را نامناسب کند.

آیا چیلر 100 تن همیشه واقعاً 100 تن سرمایش می‌دهد؟

ظرفیت واقعی به شرایط کار بستگی دارد. دمای محیط، دمای آب و سایر پارامترها می‌توانند روی ظرفیت واقعی دستگاه اثر بگذارند.

برای انتخاب چیلر فقط ظرفیت کافی است؟

خیر. نوع چیلر، راندمان، شرایط نصب، برق، صدا، شرایط اقلیمی، فضای پروژه و نگهداری نیز باید بررسی شوند.

جمع‌بندی

محاسبه ظرفیت چیلر از محاسبه بار سرمایشی واقعی پروژه شروع می‌شود، نه صرفاً متراژ ساختمان.

شرایط اقلیمی، کاربری، افراد، تجهیزات، هوای تازه، تابش خورشید و مشخصات ساختمان همگی می‌توانند روی ظرفیت موردنیاز تأثیر بگذارند.

بعد از محاسبه بار نیز باید ظرفیت واقعی چیلر در شرایط طراحی پروژه از اطلاعات فنی سازنده بررسی شود.

اگر قصد بررسی دستگاه‌ها را دارید می‌توانید وارد صفحه چیلر شوید. اگر هنوز ظرفیت پروژه مشخص نیست، مسیر مناسب‌تر این است که ابتدا از محاسبات و بررسی فنی سیستم‌های سرمایشی شروع کنید.
