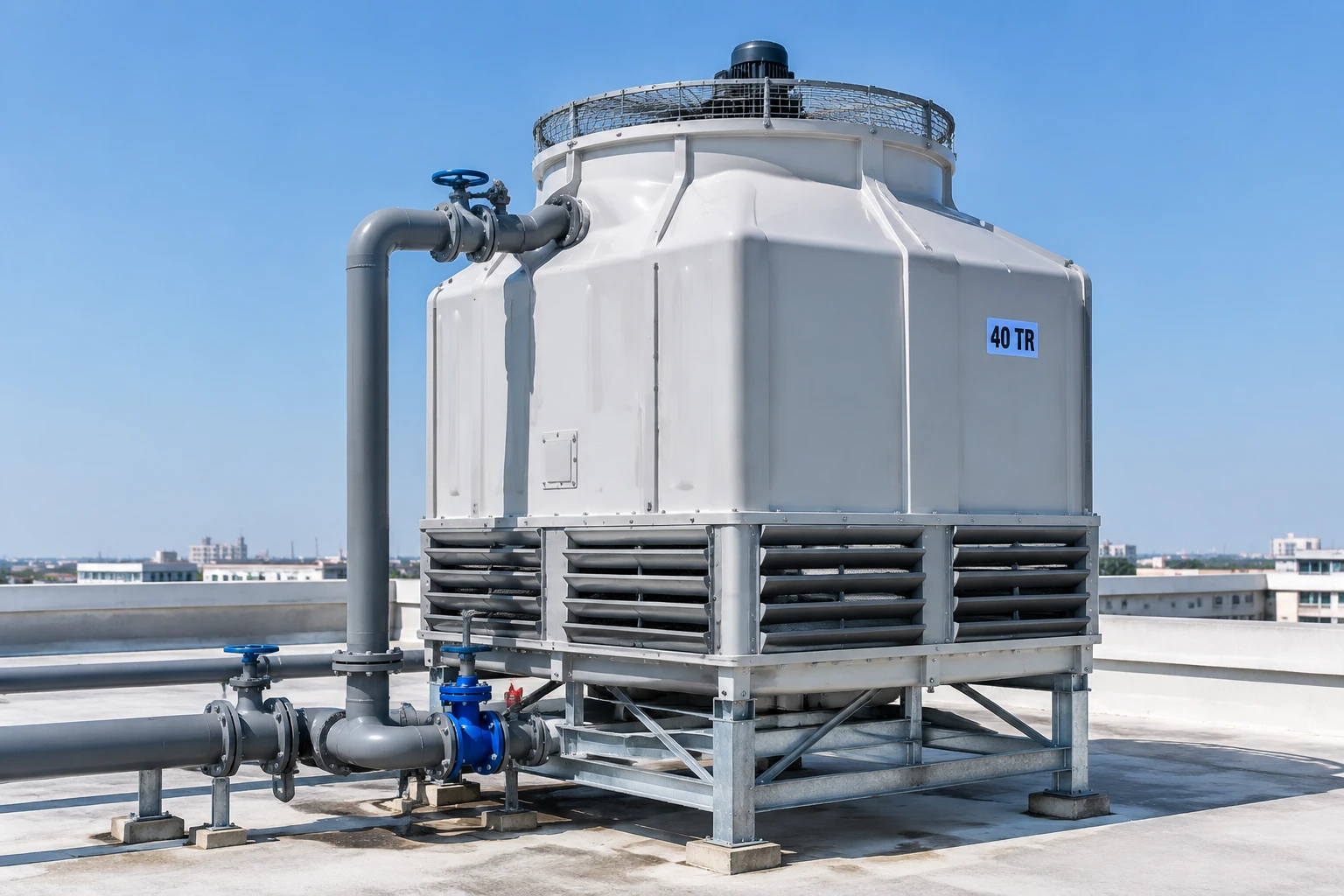

برج خنک کننده فایبرگلاس مکعبی ۴۰ تن تبرید (40TR Cubic Fiberglass Cooling Tower) از پرکاربردترین تجهیزات دفع حرارت در رده ظرفیتی سبک تا نیمه‌صنعتی است. این ظرفیت به شکل ویژه جهت خنک‌کاری ماشین‌آلات صنعتی منفرد، کارگاه‌های تولید قطعات پلیمری، کوره‌های القایی کوچک و مینی‌چیلرها یا چیلرهای تراکمی آب‌خنک ۳۰ الی ۴۰ تن تبرید مورد استفاده قرار می‌گیرد.
طراحی هندسی مکعبی با بدنه فایبرگلاس تقویت‌شده با رزین ایزوفتالیک (FRP)، ضمن اشغال کمترین فضای مفید بر روی فونداسیون، مقاومت مطلوبی در برابر رسوب، زنگ‌زدگی، تغییرات اسیدیته آب و تشعشعات نور خورشید به همراه دارد.
در ظرفیت‌های زیر ۵۰ تن، بسیاری از پروژه‌ها میان خرید مدل‌های مخروطی (مدور) و مکعبی مردد هستند. تحلیل‌های میدانی برتری مدل مکعبی ۴۰ تن را در موارد زیر اثبات می‌کند:
داده‌های زیر بر اساس استاندارد مهندسی خنک‌کاری با اختلاف دمای ۵ درجه سانتی‌گراد (Cooling Range = 5°C) و دمای مرطوب ۲۸ درجه سانتی‌گراد تدوین گردیده است:
| پارامتر مهندسی | مقدار / مشخصه استاندارد | استاندارد و توضیحات |
|---|---|---|
| ظرفیت برودتی نامی | ۴۰ تن تبرید (معادل ۱۲۰,۰۰۰ kcal/h) | معادل ۴۸۰,۰۰۰ BTU/h |
| دبی آب استاندارد در گردش | ۱۲۰ تا ۱۶۰ گالن در دقیقه (GPM) | معادل ۲۷ تا ۳۶ مترمکعب بر ساعت |
| ابعاد کلی تقریبی (طول×عرض×ارتفاع) | ۱.۶ × ۱.۶ × ۲.۳ متر | ابعاد فشرده با حداقل نیاز به فونداسیون |
| جنس پنل‌ها و تشتک ذخیره | کامپوزیت فایبرگلاس Isophthalic FRP | ضخامت ۶ الی ۸ میلیمتر همراه با پوشش Gelcoat آنتی UV |
| شاسی نگهدارنده و ساپورت‌ها | پروفیل ناودانی با گالوانیزه گرم (HDG) | پوشش ضدخوردگی با ضخامت حداقل ۸۰ میکرون |
| نوع و متریال پکینگ مدیای خنک‌کن | فیلمی لانه زنبوری PVC یا اسپلش مقاوم PP | مقاوم حرارتی تا ۶۰ درجه (PVC) و ۹۰ درجه (PP) |
| قطر و جنس فن هوادهی | ۷۰۰ الی ۸۵۰ میلیمتر (پلی‌آمید / کامپوزیت) | پروانه ایرفویل کم‌صدا (Super Low Noise) |
| توان الکتروموتور محرک | ۱.۵ الی ۲.۲ کیلووات (۲ الی ۳ اسب بخار) | رده حفاظتی IP55، کلاس عایقی F، سیم‌پیچی تمام مس |
| سیستم انتقال قدرت پروانه | کوپل مستقیم (Direct Drive) | فاقد تسمه و پولی، بدون نیاز به ریگلاژ دوره‌ای |
| سایز لوله‌های ورودی و خروجی | ورودی ۲.۵ اینچ / خروجی ۳ اینچ | اتصالات فلنجی یا پیچی استاندارد |
ابعاد جمع‌وجور و راندمان حرارتی بالا سبب شده تا این دستگاه در خطوط تولیدی زیر بیشترین میزان بهره‌برداری را داشته باشد:
| شاخص عملکردی | سیستم کوپل مستقیم (Direct Drive) | سیستم پولی و تسمه (Belt & Pulley) |
|---|---|---|
| نیاز به سرویس و نگهداری | بسیار ناچیز (حذف بازرسی‌های منظم تسمه) | نیازمند تنظیم مداوم کشش تسمه و روغن‌کاری یاتاقان |
| اتلاف انرژی مکانیکی | صفر درصد (انتقال مستقیم گشتاور به فن) | ۳ الی ۶ درصد اتلاف ناشی از سایش و اصطکاک تسمه |
| تولید صدا و لرزش | فوق‌العاده کم، مناسب مناطق مسکونی | احتمال زوزه کشیدن تسمه و نابالانسی پولی‌ها |
| کاربرد در ظرفیت ۴۰ تن | بهترین انتخاب فنی برای این ظرفیت | در ظرفیت‌های بسیار سنگین کاربرد دارد، نه ۴۰ تن |
جهت دستیابی به حداکثر ضریب عملکرد حرارتی، الزامات زیر باید رعایت گردند:
به ازای هر تن تبرید استاندارد، دبی حدود ۳ الی ۴ گالن در دقیقه در نظر گرفته می‌شود؛ در نتیجه پمپ سیرکولاتور باید دبی بین ۲۷ تا ۳۶ مترمکعب بر ساعت با هد مورد نیاز مسیر لوله‌کشی را پوشش دهد.
بله، اما با توجه به بالا بودن دمای مرطوب (Wet-Bulb) در این اقلیم‌ها، ظرفیت واقعی حرارتی افت می‌کند؛ برای چنین اقلیم‌هایی باید محاسبات تغییر سایز (Upsizing) صورت گیرد یا از کویل‌های سرمایشی با سطوح بالاتر استفاده شود.
اگر آب سیستم خنک‌کننده به روغن یا براده آلوده نشود، پکینگ فیلمی PVC با گام ۱۹ میلیمتر به دلیل راندمان بالا بهترین است. در صورت وجود ذرات چربی، پکینگ‌های ضد رسوب اسپلش از جنس پلی‌پروپیلن (PP) انتخاب فنی بهتری خواهد بود.
